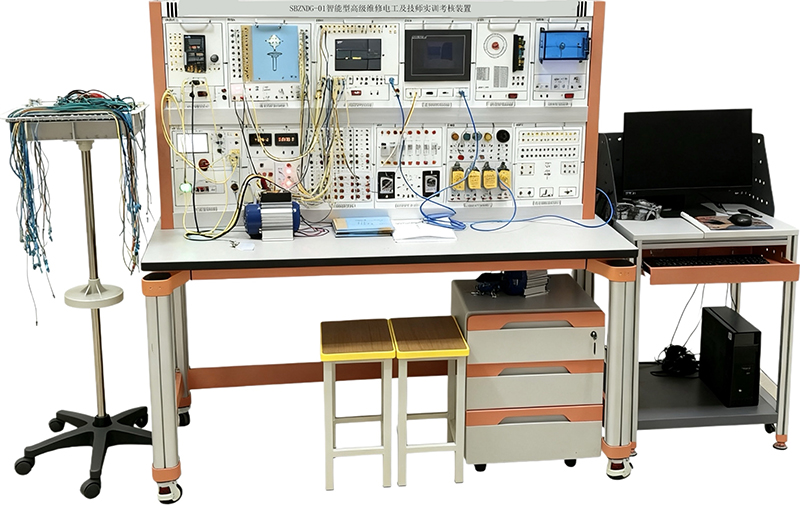

SBZNDG-01智能型高級維修電工及技師實訓考核裝置
一、概述
智能型高級維修電工及技師實訓考核裝置主要服務于工業自動化、機電控制等專業的教學,能開展PLC編程、工業機器人控制、自動化生產線調試等實訓項目,幫助學生將理論知識轉化為實際操作能力,適應工業領域?qū)ψ詣踊夹g(shù)人才的需求。智能型高級維修電工及技師實訓考核設備、高級維修電工實訓考核平臺主要用于完成《工廠電氣控制技術》《電機與電氣控制》《變頻器技術》《plc技術》等專業課程的實訓任務。

二、特點
1、電氣控制線路元器件都裝在模塊上,并由安全插座引出接線端子,只需要使用插拔式安全導線連接實驗,為了降低器件損壞和學生安全,設計原則是高低壓分別用不能互插的安全插座進行布局,操作方便、更換便捷、易擴展功能或開發新的實訓項目。
2、操作臺只需三相四線的交流電源即可投入使用,占地面積小、節約實訓用房、減少基建投資、經濟效益顯著。
三、智能型高級維修電工及技師實訓考核平臺實訓項目
(1)電氣控制實訓
1.三相異步電動機的自動開關控制電路
2.三相異步電動機點動控制線路
3.單向啟動停止控制線路/異步電動機自鎖控制電路
4.三相異步電動機點動與長動控制電路
5.三相異步電動機兩地控制電路
6.三相異步電動機接觸器聯鎖正反轉控制電路
7.三相異步電動機雙重聯鎖正反轉控制電路
8.自動往返控制電路
9.三相異步電動機串電阻降壓啟動控制電路
10.三相異步電動機星形、三角形控制電路
11.兩臺電動機手動順序控制電路
12.兩臺電動機自動順序控制電路
13.三相異步電動機電源反接制動控制電路
14.三相異步電動機能耗制動控制電路
15.雙速電動機控制電路
16.CA6140普通車床電路
17.電動葫蘆的電氣控制電路
(2)高級綜合電氣實訓
1.觸摸屏指示燈對象實驗
2.觸摸屏開關對象實驗
3.觸摸屏數據顯示實驗
4.觸摸屏數據輸入實驗
5.觸摸屏棒圖對象實驗
6.觸摸屏對象實驗
7.觸摸屏移動元件對象實驗
8.觸摸屏異常報警對象實驗
9.觸摸屏靜態顯示實驗
10.觸摸屏表針控件對象實驗
11.基于觸摸屏PLC控制的三相異步電動機Y/△啟動控制
12.PLC 控制電動機點動和自鎖控制
13.PLC 控制電動機手動正反轉控制
14.PLC 控制電動機帶延時正反轉控制
15.PLC 控制電動機星/三角啟動自動控制
16.變頻器功能參數設置與操作
17.變頻器報警與保護功能
18.外部端子點動控制
19.變頻器控制電機正反轉
20.多段速度選擇變頻調速
21.變頻器無級調速
22.基于外部模擬量(電壓/電流)控制方式的變頻調速
23.溫度的PID控制
24.步進電機控制
(3)PLC可編程控制器基礎電路實訓
1.與、或、非邏輯功能測試
2.定時器、計數器功能測試
3.跳轉、分支功能訓練
4.移位寄存器測試
5.數據處理功能訓練
6.微分、位操作測試
7.三層電梯控制
8.自動售貨機
9.機械手
10.自動門
11.天塔之光
12.全自動洗衣機
13.自動成型機
19.郵件分揀
20.物料分揀
21.多級傳輸
22.八段碼顯示
23.多種液體混合
24.雙面銑床
25.電鍍槽
26.交流電機正反轉控制
27.小車運動
28.攪拌站
29.汽車燈光控制
30.汽車火花塞點火控制
31.加工中心控制
32.隧道監控
33.自動扶梯
34.CA6140普通車床PLC改造控制
35.X62W萬能銑床PLC改造控制
36.T68臥式鏜床PLC改造控制
37.M7120平面磨床PLC改造控制
38.Z3050搖臂鉆床PLC改造控制
39.電動葫蘆PLC改造控制
40.Z35搖臂鉆床PLC改造控制
41.M1432A萬能外圓磨床PLC改造控制
四、智能型高級維修電工及技師實訓考核平臺配置清單
序號 | 品名 | 功能及技術參數 | 數量 |
1 | 技術性能 | 1、輸入電源:三相五線制~380V±10% 50Hz 2、溫度:-5℃~+40℃,相對濕度<85%(25℃) 3、裝置容量:<1.5KVA 4、外形尺寸約:1600mm×750mm×1690mm | 1 |
2 | 三相交流電源 | (1)提供線電壓380V交流電源、相電壓220V交流電源。交流電源輸出設有電源保護系統,相間、線間過電流及直接短路均能自動保護。提供三相漏電保護器作為整個實驗平臺的電源總開關。三相輸出通過停止和啟動按鈕控制。 (2)實驗室智慧用電安全控制系統 智能電源管理系統具有過溫、短路、過流、過壓、欠壓、失壓、功率限定7大保護功能;電源具有一鍵鎖定功能,處理故障時,防止漏電保護器合閘,造成觸電危險;電源具有故障鎖定功能,發生故障導致跳閘時,不能人為上電,只能通過遠程清除故障后,才能上電成功;能通過無線4G和有線以太網與手機APP和PC端云平臺通訊,沒有網絡的情況下,教室整套智能電源管理系統可離線獨立運行。 智能終端:智能電源管理系統以32位ARM為核心,采用4.3寸彩色觸摸屏為人機交互界面,實時監控設備運行情況,提供Zigbee、CAN等多種通信模式,具備語音播報功能。能實時監測三相電壓、電流、功率,功率因數、頻率、電能等參數,液晶觸摸屏監測數值。能監控實驗室電源的故障類型和故障次數;設備時間管理包含年月日時間的顯示;用戶通過刷卡方式請求開啟設備,PC端進行授權之后,設備可啟動使用,PC端可分時預約設備的啟動和停止。 | 1套 |
3 | 低壓交直流電源 | 提供3V、6V、9V、12V、18V、24V、36V低壓交流電源一組,直流24V/5A,一路直流5V/3A一組,0-10V電壓源,0-20mA電流源各一組,帶數顯指示,旋轉編碼器調節。 | 1套 |
4 | PLC主機 | CPU1214C 集成數字量I/O(14路數字量輸入,10路數字量輸出);擴展模塊SB1232一個,配備直流電源24V/5A輸出接口 | 1套 |
5 | 觸摸屏 | TPC7032 7寸寸彩色觸摸屏 | 1套 |
6 | 變頻器 | G120C 0.55KW變頻器,具有過電壓、欠電壓保護,變頻器、電機過溫保護,接地故障保護,短路保護等保護功能。接口全部引出到專業端子排上,方便學生做實驗。 | 1套 |
7 | 虛實結合實訓 | 包含模擬量信號和開關量信號,能夠模擬工業現場的設備運行狀態。提供三層電梯、自動售貨機、機械手、自動門、天塔之光、全自動洗衣機、自動成型機、紅綠燈、裝配流水線、四路搶答器、音樂噴泉、軋鋼機、郵件分揀、物料分揀、多級傳輸帶、汽車電路控制、機床PLC改造控制、隧道監控等模擬控制實訓(不少于36實訓模塊),指示燈采用貼片雙色LED,面板采用3D立體彩色搭配設計,使模擬對象更直觀立體,開關采用自復位兼自鎖一體設計使實訓能靈活實用,為適用各類PLC模塊具有輸入信號高低電平切換功能。 | 1套 |
8 | 數字孿生仿真軟件 | 采用單片機技術,具備多路數字量輸入輸出、模擬量輸入輸出,有通訊接口與電腦相連,通過內置協議與上位機中虛擬仿真教學軟件實時通訊,實現數據采集和對外控制等操作。具有RS232通信接口或USB通信接口、24路開關量輸入接口及指示、24路開關量輸出接口及指示、4路模擬量輸入接口、4路模擬量輸出接口、系統協同傳感器模塊將動作信號反饋給上位機仿真軟件中的虛擬對象模型,虛擬對象模型給出反饋信號,PLC等智能控制器根據信號執行相應的輸出操作,以此反應整個系統執行動作過程。能在具有物理屬性的3D環境中進行虛擬設備的仿真調試。具有高度的人機交互性,通過虛擬對象進行各種與實際環境中相同的操作。與各PLC主機兼容。軟件通過自動、手動和PLC控制三種模式再現了以下虛擬工業場景,3D場景的PLC實驗項目: 1)三層電梯控制 2)自動售貨機 3)機械手 4)自動門 5)天塔之光 6)全自動洗衣機 7)自動成型機 8)紅綠燈 9)裝配流水線 10)四路搶答器 11)音樂噴泉 12)軋鋼機 13)郵件分揀 14)物料分揀 15)多級傳輸 16)八段碼顯示 17)多種液體混合 18)雙面銑床 19)電鍍槽 20)交流電機正反轉控制 21)小車運動 22)攪拌站 23)汽車燈光控制 24)汽車火花塞點火控制 25)加工中心控制 26)隧道監控 27)自動扶梯 28)CA6140普通車床PLC改造控制 29)X62W萬能銑床PLC改造控制 30)T68臥式鏜床PLC改造控制 31)M7120平面磨床PLC改造控制 32)Z3050搖臂鉆床PLC改造控制 33)電動葫蘆PLC改造控制 34)Z35搖臂鉆床PLC改造控制 35)M1432A萬能外圓磨床PLC改造控制 |
|
9 | 維修電工組件(一) | 直流流接觸器JZC1-22 DC24V 4只,熱過載繼電器JRS1-09-25/Z 1-1.6A 2只,功率電阻4只,20A橋堆一只。 | 1套 |
10 | 維修電工組件(二) | 低壓斷路器DZ108-20 2.5-4A 1個,通電延時時間繼電器AH2-Y DC24V 2只(一只帶瞬動)。熔斷器座RT28N-32X 1P 5套(含熔芯),萬能轉換開關(LW5D-16 3檔6節)1只。 | 1套 |
11 | 維修電工組件(三) | 按鈕開關LAY39B-11BN Φ22(黃1,綠2,紅1)4只,指示燈ND16-22DS DC24V(紅1、綠1)2只,十字開關(四向自鎖)1只,行程開關JLXKI-311 4只。 | 1套 |
12 | 步進電機模塊 | 42步進電機及驅動器一套 | 1套 |
13 | 溫度閉環控制模塊 | 包含加熱單元,溫度采集單元 | 1套 |
14 | 電動機 | 三相鼠籠電動機AC380V(Y/△)帶離心開關 | 1臺 |
15 | 電動機 | 三相鼠籠電動機AC380V(Y/△) | 1臺 |
16 | 電動機 | 雙速異步電動機AC380V(△/YY) | 1臺 |
17 | 實訓導線 | 4mm/3mm雙圈安全插座1批,根據不同實驗項目的特點,配備不同規格的實驗連接線;強電和弱電導線均采用高可靠護套結構手槍插連接線(不存在任何觸電的可能);兩種導線都只能配合相應內孔的插座,不能混插。編程和通信電纜1套。 | 1套 |
18 | 導線架 | 用于懸掛和放置實驗專用連接導線,外形尺寸約530mm×430mm×1200mm,設有五個萬向輪。 | 1個 |
19 | 萬用表 | OW18A | 1個 |
20 | 電腦桌 | 鋼鋁結構,裝有4只萬向輪,裝有黑色鋼質網孔電腦后靠、鍵盤托、主機支架。 | 1張 |
21 | 多功能單相/三相電能表 /功率表 | 測量:三相電壓、三相電流、有功功率、無功功率、視在功率、功率因數頻率等、四象限電能計量。 顯示:STN藍屏、寬視角、高品質、高清晰LCD液晶屏顯示,可視度高.測量范圍:0-5A 0-450V。 | 1套 |
22 | 學生凳 | 鋼木方凳 | 2張 |
