SBXKG-770A1型低壓電工電氣實訓考核裝置
一、產品概述：
低壓電工電氣實訓考核裝置采用萬能網孔板開放式設計，自由組合的思路， 裝有完成各種低壓電氣控制所需要的多種低壓電器，如漏電斷路器、熔斷器、電流互感器、交流接觸器、時間繼電器、熱繼電器、中間繼電器、行程開關、按鈕、信號燈、轉換開關、電壓表、電流表等，學員根據實訓項目的要求，選取器件、組合成相應的實訓電路，完成電力拖動線路安裝、接線、調試及工藝整理，滿足實訓教學、鑒定培訓及職業競賽的需要。
二、主要技術參數：
1、輸入電源：電壓AC380V，電流5A。
2、外形尺寸：700cm×500cm×1700cm
三、網孔實訓屏結構

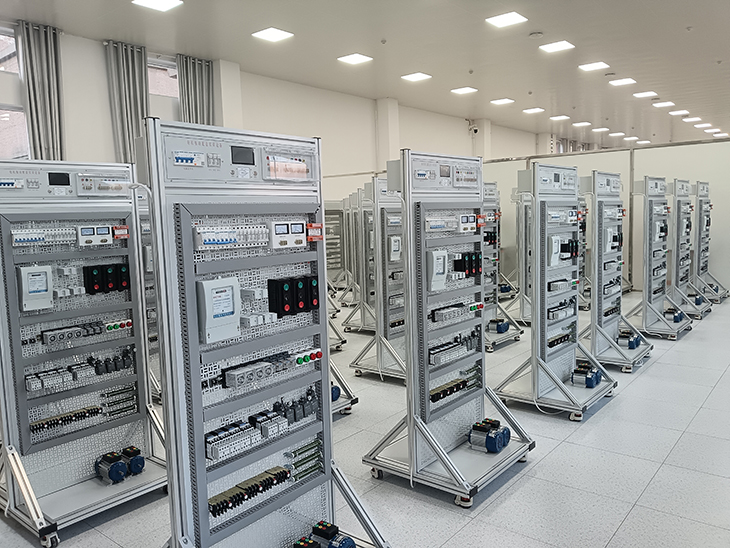

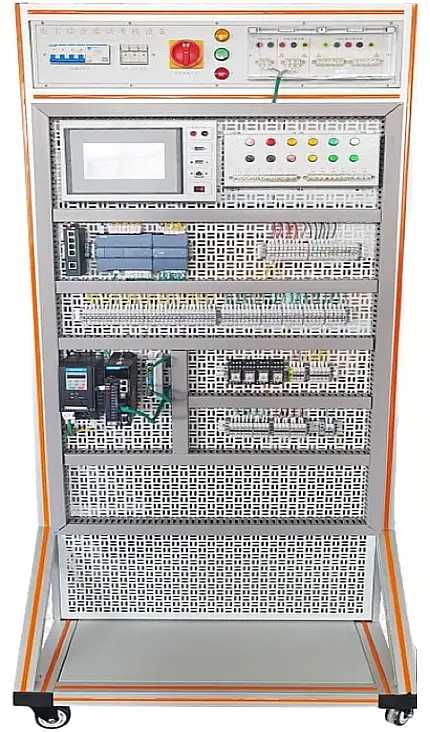

實訓屏底盤鋼鋁結構，實訓時放置電機，框架是工業鋁型材結構，萬能網孔板鑲嵌鋁型材中間，配以桔黃色裝飾條，豪華大氣，采用開放式設計，操作空間大，實訓操作方便，裝有4只萬向輪，便于移動。
四、電源控制屏
在電源控制屏網孔實訓屏上端，為實訓任務提供各種電源，具有漏電保護、過流保護、短路保護、接地保護等。兩組交流電源輸出；AC380V、AC220V，采用安全端子及螺釘端子兩種輸出方式，方便不同方式接線。 電源輸出區域設計有透明安全防護罩，提高用電的安全性。防護罩開合角度大于110度，出線孔為拱門型設計。
五、實驗操作項目：
1.起動停止控制電路；
2.異步電動機點動控制電路；
3.異步電動機兩地控制電路；
4.異步電動機聯鎖正反轉控制電路；
5.雙重聯鎖正反轉控制電路；
6.自動順序起動控制；
7.手動順序起動控制；
8.異步電動機星、三角控制電路；
9.異步電動機能耗控制電；
10.異步電動機反接制動控制電路；
11.自動往返控制電路；
12.正反轉點動、起動控制電路；
13.帶有點動的自動往返控制電路；
14.異步電動機自鎖控制電路；
15.異步電動機單向點動、起動控制電路；
……自由設計項目。
六、 低壓電工電氣實訓考核設備元件配置清單
序號 | 型號 | 名稱 | 數量 | 單位 | 備注 |
1 | D247LE﹣32 | 三相漏電開關 | 1 | 只 |
|
2 | 導軌 | 50CM | 4 | 根 |
|
4 | CJX2﹣0901 | 交流接觸器 | 3 | 只 |
|
5 | 輔助觸頭 |
| 2 | 只 |
|
6 | JR36﹣20 | 熱繼電器 | 2 | 只 |
|
7 | RT18-32X | 1P熔斷器 | 5 | 只 |
|
8 | LX9-111 | 行程開關 | 2 | 只 |
|
LX9-001 | 2 | 只 |
9 | 3H | 控制按鈕 | 2 | 只 |
|
10 | ST3 | 電子式時間繼電器 | 1 | 只 |
|
11 | 控制變壓器 |
| 1 | 只 | 50VA |
12 |
| 大功率電阻 | 3 | 只 |
|
13 |
| 橋堆 | 1 | 只 |
|
14 |
| 二極管 | 1 | 只 |
|
15 | 塑料卡子及自攻螺絲 |
| 100 | 套 |
|
16 | 端子排 | 20孔 | 1 | 根 |
|
17 | 配套教學資源 | 全室配1套 | 共1 | 套 |
|
