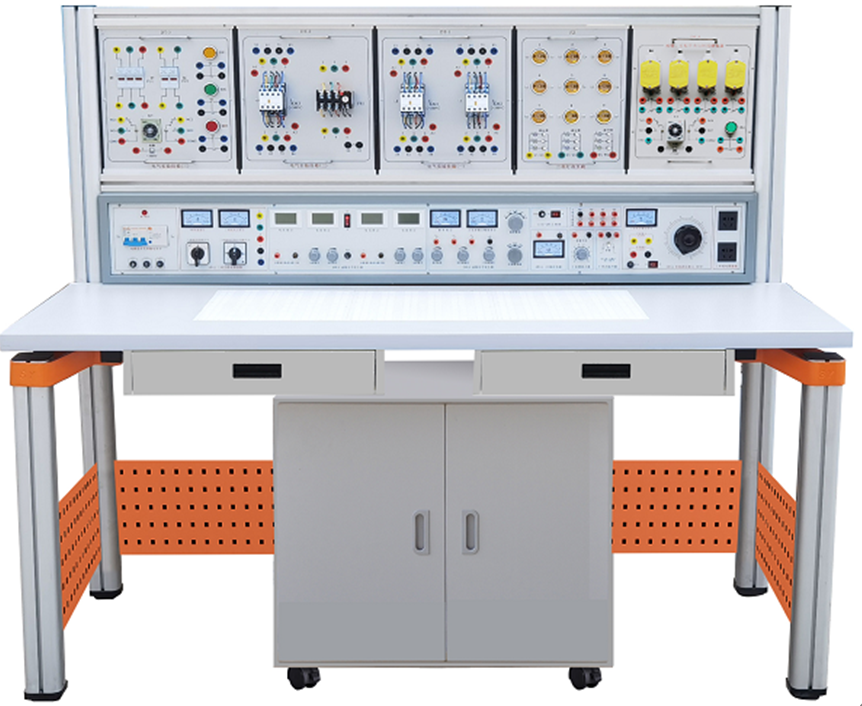

SBXDT-228F電機拖動實驗裝置
一、產品概述：
通用電機拖動實驗裝置綜合了目前大中專院校"電力拖動"、"工廠電氣控制技術"、"繼電接觸控制"等課程實驗大綱的要求，特別適用于各院校現階段實驗設備的更新改造，為高等專業學校、職業技術學院、技能培訓新建或擴建實驗室，迅速開設實驗課程提供了理想的實驗裝置。本裝置充分培養學生的動手能力，可完成工科專業多課程如"電力拖動"、"電氣控制技術"等實驗。
二、通用電力拖動實驗設備技術指標
1、工作電源：三相五線 AC 380V±10% 50Hz
2、溫度：－10～40℃；環境濕度：≤90%（25℃）
3、外形尺寸：長×寬×高=1600×700×1500㎜
4、整機功耗：≤1.0KW
5、安全保護措施：具有接地保護、漏電保護功能，安全性符合相關的國標標準。采用高絕緣的安全型插座及帶絕緣護套的高強度安全型實驗導線。
三、結構與配備：
裝置由主機箱、實驗桌、移動矮柜、電氣控制實驗掛箱、實驗掛箱支架、學生凳等組成。實驗桌可組合、可拆裝。支架與桌腳一體，鋁合金結構；電氣控制實驗掛箱及各實驗模塊可根據實驗需求自由組合實驗。
（一）主機箱
1、電源輸入指示
2、UFU、VFU、WFU三相電源輸入熔斷器
3、電源總開關:具有漏電，過載、短路保護功能
4、電壓換相開關:用來觀察三相線電壓，450V電壓表指示。
5、指示燈3只，分別指示U、V、W相工作指示。
6、啟動停止按鈕各1只，啟動時工作電源輸出。
7、急停按鈕:按到底切斷實驗臺電源
8、三相五線輸出接線安全座5只
9、三相電源插座1只
10、整流二極管：提供整流二極管1N5408四個，用于能耗制動電路。
11、各種規格的電阻:提供50Ω/25W功率電阻三個，用于降壓啟動電路。提供10Ω/25W功率電阻一個，用于能耗制動電路。
12、220v市電插座，供外接儀器使用
13、電源開關:控制"交直流調壓電源"
14、FU：交直流調壓電源保險座
15、0～240V交流輸出 0～240V交流輸出接線座
16、0～220V直流輸出 0～220V直流輸出接線座
17、電壓表250V:指示調壓電源的輸出電壓值
18、Ra、Rf調節旋鈕
19、Ra、Rf接線座
20、直流電機Ia、If指示表
（二）實訓桌：實驗桌一桌兩座，實驗桌規格為1600（長）*700（寬）*800（高），實驗桌主體結構全部采用高性能表面氧化的鋁型材及一次成型鋁壓鑄框架連接構件，連接構件采用壓鑄成型工藝（非焊接工藝），經機加工、拋丸、噴砂，表面靜電噴涂工藝，安裝方便、快捷，用戶可自行DIY組裝。桌體立柱采用工業鋁型材成型工藝，表面氧化處理，截面尺寸：70×70mm，四面帶槽，槽寬約8mm，端部配套塑料堵頭。桌面采用25mmE1級三聚氰胺飾面板，桌面板下設支撐框架，承受力不少于200kg。配備儲存柜，存放元件及工具，儲存柜底部4只高強度萬向可制動PU腳輪，方便移動。實訓裝置整體簡約不簡單，高端大氣，符合現代化產品審美和發展趨勢。
實驗桌后面二支桌腳向上延伸，配上特制拉模成型的二根鋁型材橫梁，組成電氣實驗掛箱支架。支架與電氣控制實驗掛箱配套，上下方便，左右移位自如。
（三）電拖實驗掛箱：鋁質面板，后蓋由拉模成型鋁型材與注塑成型塑料件構成，電氣元件接線點都已引到安全插座，實驗接線方便安全、快捷。
1、電氣控制實訓掛箱一：3P斷路器1只，保險座4只，指示燈3只，按鈕開關3只（紅、黃、綠）
2、電氣控制實訓掛箱二：交流接觸器1只、熱繼電器1只
3、電氣控制實訓掛箱三：交流接觸器2只
4、電氣控制實訓掛箱四：時間繼電器1只，單相變壓器一只，二極管4只，按鈕一只，專用制動電阻（10Ω/25W）1只
5、電氣控制實訓掛箱五：行程開關4只，按鈕1只，熱繼電器1只
（四）三相交流電機2臺：380V/180W，鋁質外殼。
（五）直流電機1臺：220V 50W
（六）學生凳
1．凳腿采用 30×30×1.2mm 的方管；
2．拉管采用 30×30×1.2mm 的方管；
3．凳面采用 240×340×25mm 刨花板貼木紋紙，凳高40cm，凳面與金屬凳架使用大扁頭防刮螺桿和防退螺帽穿越固定；
4．防銹處理：金屬部件均需經酸洗、磷化、表面除銹處理，采用高壓靜電噴塑、高溫烘烤處理，要求附著力強，抗氧化， 不脫剝，光滑美觀，金屬桌體顏色為灰色。
三、實驗內容
1.三相異步電動機的使用與起動
2.三相電動機接觸器點動正轉控制線路
3.三相電動機具有自鎖的正轉控制線路
4.三相電動機具有過找保護的正轉控制線路
5.三相電動機接觸器聯鎖的正反轉控制線路
6.三相電動機按鈕聯鎖的正反轉控制線路
7.三相電動機按鈕接觸器復合聯鎖控制線路
8.三相電動機接觸器控制Y/△降壓起動
9.三相電動機時間繼電器控制Y/△降壓起動
10.工作臺自動往返控制線路
11.三相異步電動機反接制動控制電路
12.三相異步電動機多地控制
13.電動葫蘆電路維修控制線路
14.直流電機啟動
15.直流電機的調速
16.直流電機的反速
17.直流電機制動實驗
利用上述17項實驗元器件，還可完成幾十項實驗，在此不一一舉例。
四、通用電力拖動實驗平臺配置表（20臺為例）
序號 | 名 稱 | 每臺數量 | 全室數量 | 單位 | 備 注 |
1 | 主機箱 | 1 | 20 | 套 |
|
2 | 實訓桌 | 1 | 20 | 張 |
|
3 | 儲存柜 | 1 | 20 | 個 |
|
4 | 學生凳 | 2 | 40 | 張 |
|
5 | 掛箱 | 1 | 20 | 塊 | 3P斷路器1只，保險座4只，指示燈3只，按鈕開關3只（紅、黃、綠） |
交流接觸器1只、熱繼電器1只 |
交流接觸器2只 |
時間繼電器1只，單相變壓器一只，二極管4只，按鈕一只，專用制動電阻（10Ω/25W）1只 |
行程開關4只，按鈕1只，熱繼電器1只 |
6 | 電機 | 1 | 20 | 臺 | 三相交流電機 ，單速， 380V/180W |
1 | 20 | 臺 | 三相交流電機 ，單速，配離心開關 380V/180W， |
1 | 20 | 臺 | 直流電機，220V 50W |
7 | 配套教學資源 |
| 1 | 套 | 見附件（注：購買15套以下無此項配置） |
8 | 導線 | 1 | 20 | 套 | 專用安用導線 | 二端安全插頭（長） | 20根 |
二端安全插頭（短） | 15根 |
9 | 常用工具 | 1 | 20 | 套 | 螺絲刀2把（一十各1） |
尖嘴鉗1把 |
剝線鉗1把 |
10 | 指導書 | 1 | 20 | 套 |
|
