SBGPZT-3型高低壓供配電系統裝調實訓系統
一、概述
高低壓供配電系統裝調實訓系統采用實際供配電系統的一二次元件及成套裝置構成典型完善的高、低壓供配電系統，學員通過本裝置了解典型高、低壓供配電系統的構成；掌握高、低壓成套設備，一次主接線圖設計、二次電路圖設計以及工藝生產圖紙設計；掌握供配電系統無功功率補償；掌握供配電系統停、送電操作。

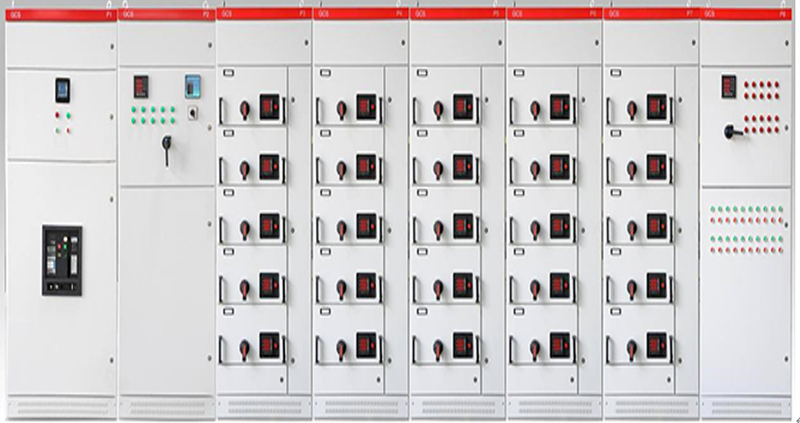

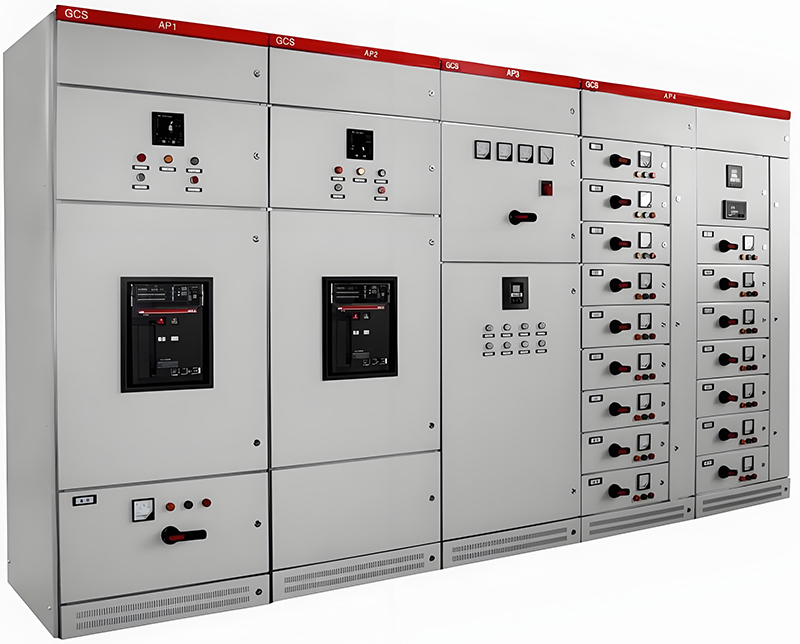

圖1 GCS抽屜式低壓開關柜
圖2 XGN-12固定式開關柜（圖中4臺，本套設備單套配置1臺）
二、基本參數
1.工作電源：三相五線AC380V±10% 、 50Hz
2.裝置功率：＜10kVA
3.固定式高壓開關柜
（1）XGN66-12型開關柜體及機械連鎖機構
（2）VSI-12/630A真空斷路器及安裝支架
（3）GN30-12/630A旋轉式高壓隔離開關
（4）LZJC-10 20/5A電流互感器
（5）接地刀JN-12
（6）配備五防機構，帶電顯示器，表計、按鈕、指示燈、端子、絕緣子等附件
3. GGD型固定式開關柜
（1）進線柜 ：包括萬能式斷路器、HD13BX刀開關、電流互感器，電流表、功率表、功率因數表、指示燈、按鈕、母排、熔斷器、母線夾、接線端子、二次線；
（2）計量柜：包括HD13BX刀開關、母排、電流互感器3只、電壓表、三相智能表、有功、無功電度表、熔斷器、接線端子、試驗端子、母線夾、二次線；
（3）電容補償柜：包括HD13BX刀開關、斷路器、接觸器、3相電力電容器、避雷器3只、自動無功補償控制器、電流互感器、電流表、指示燈、按鈕、母排、熔斷器、母線夾、接線端子、二次線
（4）出線柜：包括塑殼斷路器、HD13BX刀開關、電流互感器，電流表、指示燈、母排、熔斷器、母線夾、接線端子、二次線
4.GCS型抽屜式開關柜
（1）進線柜：包括框架式斷路器、電流互感器，電流表、功率表、功率因數表、指示燈、按鈕、母排、熔斷器、母線夾、接線端子、二次線
（2）計量柜 ：包括刀開關、母排、電流互感器3只、電壓表、三相智能表、有功、無功電度表、熔斷器、接線端子、試驗端子、母線夾、二次線
（3）電容補償柜：包括QSA刀開關、斷路器、接觸器、3相電力電容器、避雷器3只、自動無功補償控制器、電流互感器、電流表、指示燈、按鈕、母排、熔斷器、母線夾、接線端子、二次線
（4）出線柜：包括塑殼斷路器、電流互感器，電流表、指示燈、按鈕、母排、熔斷器、母線夾、接線端子、二次線，至少4個出線抽屜
5.負載
（1）三相kW有功功率、三相3kVar無功功率
（2）短路保護、過載保護
（3）底部裝設萬向輪，方便移動
6.配套工具：絕緣手套2副；絕緣靴2副；套筒扳手1套（19件套）；梅花扳手1套（8件套）；呆頭扳手1套（8件套）
7.配套設備：中型貨架、移動式工具車
三、實訓項目
1．固定式高壓開關柜一次元件安裝
2．手車式高壓開關柜一次元件安裝
3．固定式高壓開關柜二次接線
4．手車式高壓開關柜二次接線
5．真空斷路器及其操作機構調試
6．固定式高壓開關柜通電調試；
7．手車式高壓開關柜通電調試；
8．GGD型進線柜一次元件安裝
9．GGD型計量柜一次元件安裝
10．GGD型出線柜一次元件安裝
11．GGD型無功補償柜一次元件安裝
12．GGD型進線柜二次元件安裝、接線
13．GGD型計量柜二次元件安裝、接線
14．GGD型出線柜二次元件安裝、接線
15．GGD型無功補償柜二次元件安裝、接線
16．GGD開關柜調試
17．抽屜式進線柜一次元件安裝
18．抽屜式計量柜一次元件安裝
19．抽屜式出線柜一次元件安裝
20．抽屜式無功補償柜一次元件安裝
21．抽屜式進線柜二次元件安裝、接線
22．抽屜式計量柜二次元件安裝、接線
23．抽屜式出線柜二次元件安裝、接線
24．無功補償柜二次元件安裝、接線
25．抽屜式開關柜調試
26．供配電系統停送電操作
27．供配電系統無功補償
