SB-YD交流變極調速系統（至少3速）電氣實訓柜
一、概述
交流變極調速電氣實訓柜、YD系列變極多速三相異步電動機是在Y系列基礎上研制的新型變極多速三相異步電動機，具有效率高、起動轉矩大、噪聲低、振動小等優點。由于該系列電機可通過改變極對數而改變電動機的轉速，從而達到功率的合理匹配并使變速系統得到簡化，因而在船舶、紡織、化工等行業得到廣泛使用。"變極調速（至少3速）電氣柜"是為滿足社會各行業對電機設備的安裝、調試、維修方面的電工、電氣技術人員的需求，結合各職業院校電氣類相關專業開設的《電工技術》、《工廠電氣控制》、《電機拖動及控制》等課程的技能訓練而研制的，是各職教中心、培訓機構、職業鑒定站（所）等相關單位的培訓和考核設備，也是各職業院校電氣類相關專業的實訓設備。

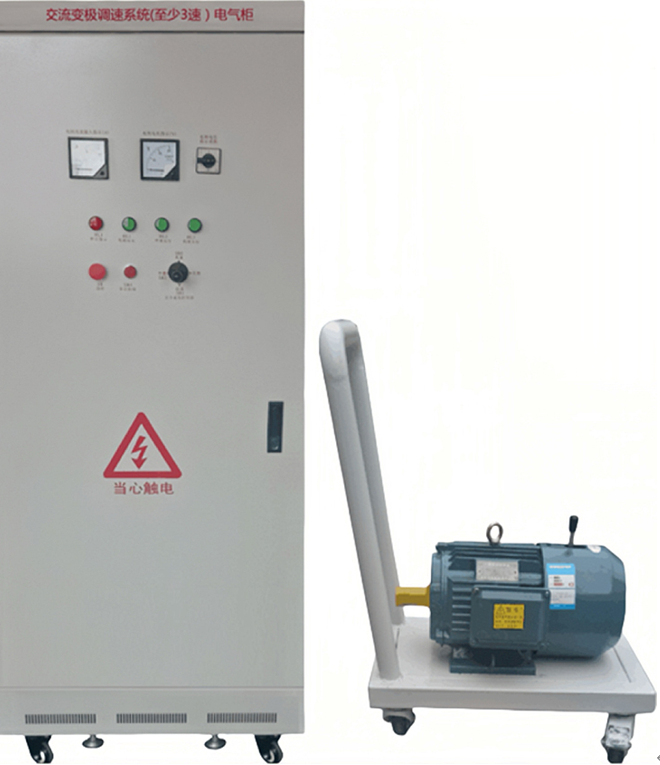

（控制柜柜門正面圖） 大功率三速電動機（帶剎車系統）
圖 三速變極調速電氣柜外形圖
二、特 點
1.采用標準配電柜為主體柜，控制柜空間利用合理、占地面積小，外形美觀。
2.控制柜的器件選型、安裝、接線等嚴格按照"電氣設備安全設計導則"、"低壓系統內設備的絕緣配合"、"電工成套裝置中的導線顏色"、"電機線端標志與旋轉方向"等國家相關標準的規定進行設計。
3.所用器件均采用國內外知名品牌，產品質量有保證。
4.采用YDEJ100L-6/4/2三相三速電動機為控制對象，模擬電動機起動與控制，貼近工業現場。
5.提供各種保護功能，實訓安全可靠。
三、技術性能
1.輸入電壓：三相四線（或三相五線）～380V±10% 50Hz
2.工作環境：溫度-5℃～+40℃ 相對濕度＜85%（25℃） 海拔＜2000m
3.裝置容量：＜2.2kVA
四、系統配備
本實訓柜主要由柜體、電氣室、三速電動機，電磁剎車系統等組成。
1.柜體
柜體為雙層亞光密紋噴塑結構，雙面柜門設計，冷軋鋼板，結實牢固、美觀大方。內部留有一次進出線端子排、出線孔以及接地標志?？刂乒襁€設有四個萬向輪和四個固定調節機構。
2.電氣室（采用刷卡取電方式）
正面柜門設有交流電壓表、交流電流表、電壓指示切換開關，通過電壓指示切換開關可分別指示電網的UUV、UVW、UWU線電壓值，交流電流表用來監視負載電流的大小。還裝有運行狀態指示燈、按鈕開關、主令開關等。電氣室內部主要由斷路器、熔斷器、交流接觸器、剎車器電源整流模塊、電動機熱過載保護器，控制變壓器等器件組成。
3.三相三速電動機
三相異步電動機型號為 YDEJ100L- 6/4/2，極數為6/4/2，額定功率為0.75KW/1.3KW/1.8KW，額定電壓380（V），額定轉速950/1440/2900（rpm），電流為2.6A/3.7A/4.5A，接法Y/Y/Y，電動機安裝在鋼板小車上，配有四個萬向輪，帶專用電機連接電纜，帶電磁剎車系統1套。
五、工作電壓：需要三相380V交流電源，三根相（火）線，一根地線PE，一根中線（零線）N。
