SB-DL6B綜合電路原理實驗箱
一、概述
綜合電路原理實驗箱、電路原理綜合實驗箱適用于電子信息、電氣工程、自動化等專業的電路原理課程實驗教學，可完成電路基本定律驗證、電路定理應用、動態電路分析、交流電路參數測量等各類實驗，幫助學生掌握電路的基本分析方法與實驗技能。
綜合電路原理實驗箱、電路原理綜合實驗箱集成多種電路實驗功能模塊，覆蓋電路原理的核心知識點，支持從基礎驗證到綜合分析的實驗項目，能有效提升學生的電路分析能力與實驗動手能力。
電路原理綜合實驗箱、電源模塊：包含直流穩壓源、直流電壓源，為實驗提供穩定的直流電力。測量模塊：配備多塊直流毫安表、直流電壓表，用于電路參數的測量、電路實驗?zāi)K：涵蓋元器件伏安特性研究、基爾霍夫定律驗證、疊加定理和互易定理、一階動態電路、二階動態電路、電容充放電研究、戴維南定理和諾頓定理、交流參數測量、異步控制電路、無源雙口網絡等多個單元，可開展電路基礎理論的各類驗證與分析實驗。

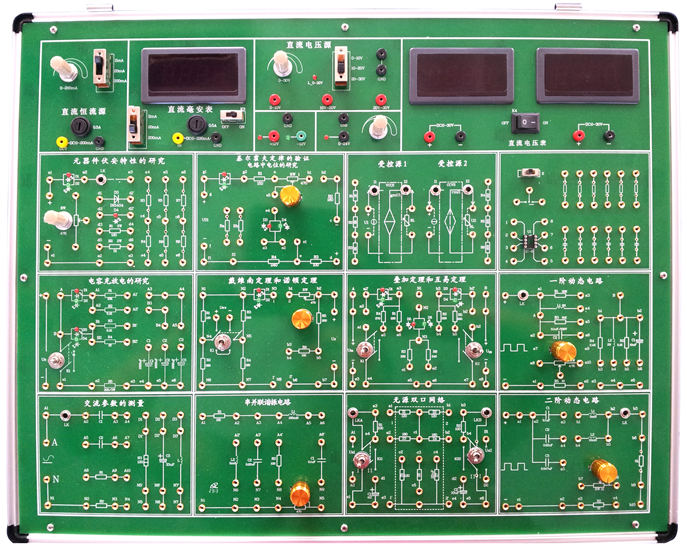

該系統以箱式設計，集電源、測量用電表、實驗?zāi)K于一體，實驗時只需外接信號源等即可在每個實驗?zāi)K中進行實驗，實驗箱連接部分采用了鎖緊疊插式鍍金大孔，連接可靠、壽命長，實驗數據精確，面板采用了雙面設計工藝，正面為線路原理，反面為具體線路分布和元件，使學生在實驗時對原理一目了然。
二、組成
由鋁木合金材料制作箱體，無任何污染源，箱體內含直流穩壓工作電源、實驗用恒流源和恒壓源、測量用直流電流表、直流電壓表、實驗?zāi)K區等組成。
三、主要技術指標
1）輸入交流AC：220V，±10%。
2）直流穩壓輸出 DC：±12V/1A。
3）直流穩壓可調輸出:
*DC 0-30V/1.5A,分3檔0-10V、10-20V、20-30V連續可調。
*DC 0-24V/1A 連續可調輸出。每路電源均有短路保護自動恢復功能。
4）恒流源：0～200mA可調恒流源，分3檔2mA 、20mA、200mA輸出，并設有開路保護功能。
5）提供3位半0～200mA直流數字電流表1只，分3檔2mA 、20mA、200mA 測量。
6）提供3位半0～30V直流數字電壓表2只。
7）安全保護措施：設計有電源輸入輸出專用保護電路板，具有接地保護、漏電過載過流保護功能，具有誤操作保護功能；安全性符合相關的國標標準，所有材質均符合環保標準；
8）箱體外形參考尺寸：500×420×100mm；
四、實驗?zāi)K配置
1）元器件伏安特性的測量
2）電路中電位的研究
3）戴維南定理和諾頓定理
4）疊加定理和互易定理
5）電容充放電的研究
6）受控源VCVZ、VCCS電路
7）一階動態電路
8）二階動態電路
9）交流參數的測定
10）串、并聯諧振電路
11）無源雙口網絡
12）擴展IC-8插座一個，電阻、電容接插座各6個，1×2撥動開關1個。
五、附件配置
1）交流電源線1根，長1.5米。
2）電流測試線2根，長0.5米。
3）實驗用自鎖緊專用導線25根，長≦0.5米。
4）實驗指導書1套
六、主要實驗項目
1）基本電工儀表的使用與測量誤差的計算
2）減少儀表測量誤差的方法
3）線性與非線性電路元件伏安特性的測繪
4）電位、電壓的測定及電路電位圖的繪制
5）基爾霍夫定律驗證及故障判斷
6）疊加定理驗證及故障判斷
7）電壓源與電流源的等效變換
8）戴維南定理的驗證
9）諾頓定理驗證
10）雙口網絡測試
11）互易定理驗證
12）受控源VCCS、VCVS、CCVS、CCCS的實驗研究
13）典型電信號的觀察與測量
14）RC一階電路響應的測試
15）二階動態電路響應的研究
16）R、L、C元件阻抗特性的測試
17）RC串、并聯選頻網絡特性測試
18）R、L、C串聯諧振電路的研究
19）RC選頻網絡特性測試
20）雙口網絡測試實驗
附：使用本實驗箱需配套儀器儀表
(1)萬用表
(2)信號發生器
(3)示波器
