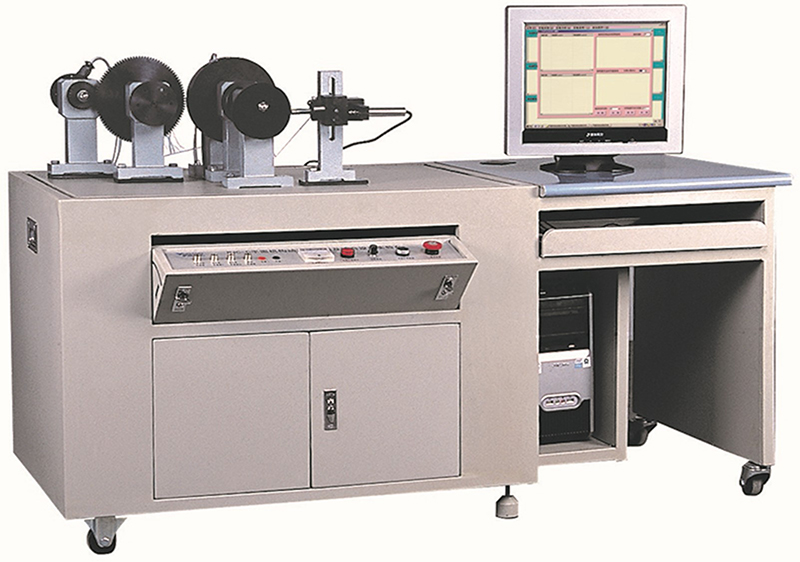

SBPJC-C平面機構運動分析綜合測試分析實驗臺

平面機構運動分析綜合測試分析實驗臺是《機械原理》課程教學的綜合性實驗臺，主要用于平面機構的設計及運動學、動力學分析。

一、性能特點：

1.平面機構運動分析綜合測試分析實驗臺的實驗機構安裝在一個可水平方向自由移動的單自由度振動系統中；

2.一機多用是本臺顯著優點，實驗裝置采用模塊結構，一臺設備可實驗五種機構的快速拼裝及測試（曲柄搖桿機構、曲柄滑塊機構、曲柄導桿滑塊機構、凸輪機構、槽輪機構）;

3.所有的桿構件長度可無級調節、分析該參數改變對機構運動特性的影響；

4.實驗臺采用操作臺與電腦桌連體設計，電器控制板采用內置翻蓋結構，美觀實用，安全性強；

5.計算機測試分析軟件功能強大，可自動或人機結合進行測試分析，運動模擬，理論仿真，保存數據和提高實驗報告的模塊。

二、主要技術參數：

1、曲柄搖桿機構：

曲柄長：30～50mm

連桿長：200～260mm

搖桿長：180～225mm

機架長：180～200mm

機架加速度計的方向角可調：0～360°

2、曲柄滑塊機構：

曲柄長：30～50mm

機架長：150mm

滑塊最大行程：150mm

滑塊偏距：0～50mm

3、曲柄導桿滑動機構

電機功率≥125W

主軸調速范圍：0～250轉分

曲柄長：30～50mm

導桿長：180～225mm

連桿長：200～260mm

機架長：150mm

滑塊偏距：0～50mm

滑塊最大行程：150mm

4、凸輪機構

基圓半徑60mm

推桿行程：20mm

推桿偏距：0～10mm

凸輪可更換4個（8種運動規律）

滾子半徑：7.5mm

5、槽輪機構

配有二個槽輪,兩個撥盤

撥盤圓銷數:n=1

槽輪中心距:a=150

槽輪槽數:Z1=4   Z2=8

6、測試傳感器：角位移傳感器:輸出電壓:0～5V 脈沖數:1000P 2支直線位移傳感器：輸出電壓：0～5V 量程：160L 1支

7、交流電機：120W  產軸調速范圍：0～90rpm

8、配送測試軟件1套。

9、外形尺寸：1200×700×780mm
