SB-LL801流量安裝檢測控制系統
一、概述
流量安裝檢測控制系統、流量是生產與科學試驗中的重要參數，不論是工業生產還是科學試驗都需要進行流量的測量，以核算過程或設備的生產能力及各部分流量所占的比例，以便對過程或設備作出評價。目前，測量流量的儀表大致可分為三類，即速度法、體積法和質量流量法。
本試驗臺主要采用稱重法，對孔板流量計、電磁流量計、渦輪流量計、渦街流量計進行標定和校驗。采用高精度采集儀采集數據，經過串口傳輸給計算機使用；完成實時數據讀取，數據計算和數據存儲，歷史數據查詢以及實時曲線繪制，并實現流量計標定。
二、實訓系統功能
1、以液位為測量對象，工藝流程簡明，配置多類型的流量系列儀表，整個系統采用開放性設計，可進行儀表的選型、安裝、調校檢定、調節系統投運、故障設置及排除、聯鎖投運等實訓功能。
三、可實訓項目
1、節流元件認識、選型、安裝；流量變送器選型
2、氣體管道的流量檢測
3、流量檢測的比較校驗
4、稱重系統的操作
5、流量系統的溫壓補償認識
6、流量調節顯示儀表選型組態、調試、投運
7、流量檢測、變送、調節顯示系統故障排除
8、流量系統報警及連鎖控制系統設計。
四、實訓系統配置

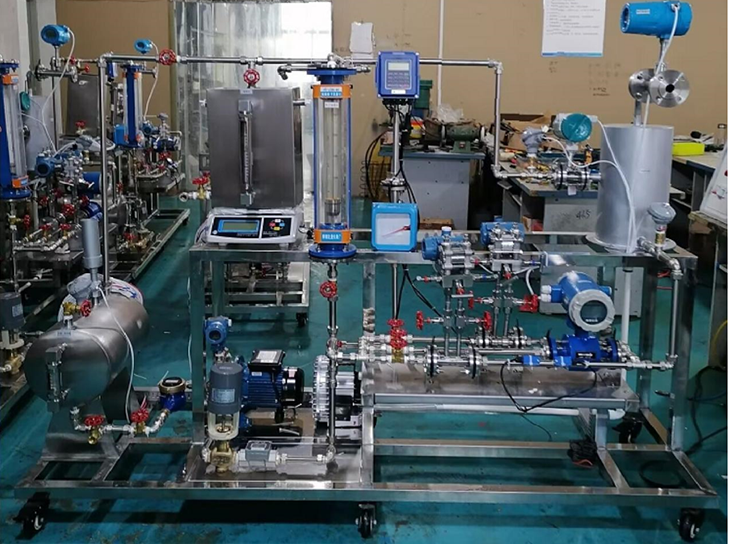

1、304不銹鋼系統框架外形尺寸（長寬高）2000×700×1700mm
2、玻璃轉子流量計（1臺）0.16-1.6m3/h。
3、金屬管浮子流量計（1臺）
4、孔板（2臺）定制。
5、文丘里（1臺）定制。
6、差壓變送器（1臺）CXT。
7、電動調節閥（1臺）
8、電磁流量計（1臺）
9、渦輪流量計（1臺）LWGY-15。
10、超聲波流量計（1臺）
11、渦輪流量計（1臺）LWGQ-15。
12、熱式氣體質量流量計（1臺）
13、液位計（2支）0-300mm。
14、稱重儀（1臺）
15、離心泵（1臺）0.75kW。
16、風機（1臺）
17、鉑熱電阻（1只）WZP-270 L50。
18、溫度變送器（1只）Pt100。
20、壓力變送器（1只）
21.旋翼式水表（1臺）
22.輸入側防爆安全柵（2臺）
23、電加熱管（1支）220V/1.5KW。
24、單相調壓模塊（1塊）單相。
25、彩色7寸12路萬能輸入模塊：1套含485通信、多種萬能信號輸入輸入信號電 流：0～20mA、0～10mA、4～20mA、0～10mA開方、4～20mA開方、電 壓：0～5V、1～5V、0～5V開方、1～5V開方、0～20mV、0～100mV、±20mV、±100mV、熱 電 阻：Pt100、Cu50、Cu53、Cu100、BA1、BA2線性電阻：0～400Ω、熱 電 偶：B、S、K、E、T、J、R、N、F2、Wre3-25、Wre5-26

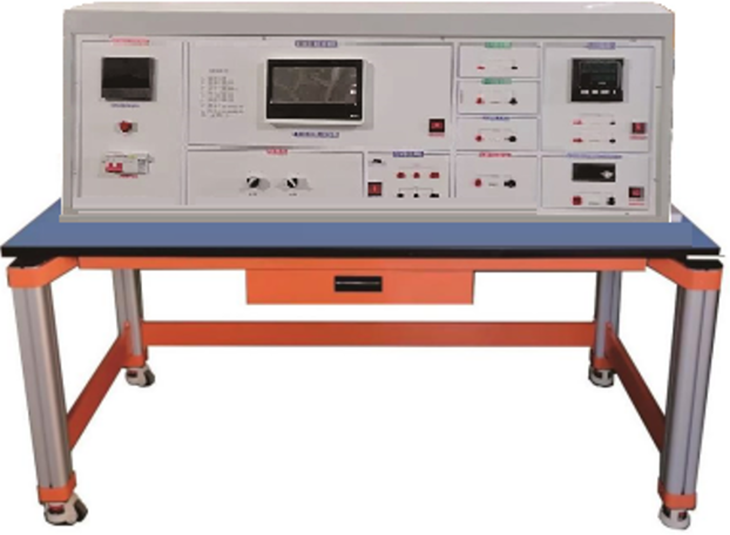

26、實訓平臺實驗臺：1200×700×1550mm。桌子采用70*70MM鋁型圓形材形為結構，桌面支架由鋁材一次性壓鑄成型，連接而成。顏色：桔色。實驗平臺為1.5MM板金制作，形狀L形，空調室內機為壁掛式，可以掛在平臺上。
