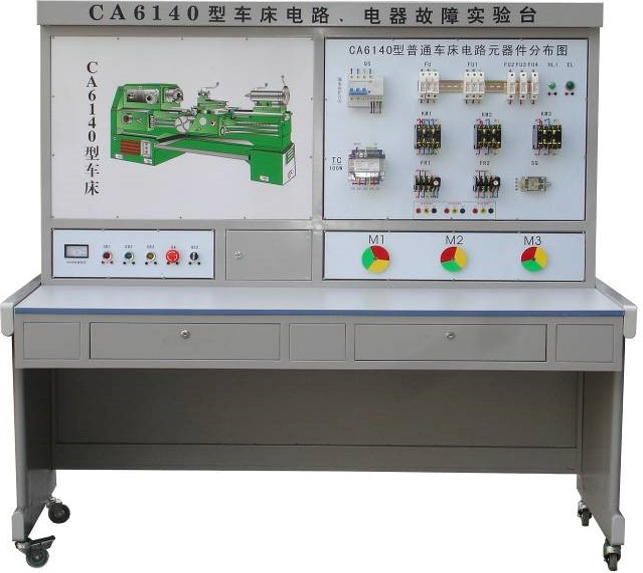

SB-CA6140型普通車床電氣技能實訓考核裝置
普通車床電氣技能實訓考核裝置，是為各大、中專院校、職業學校的電氣、自動化及相關專業、社會電工培訓、各縣市維修電工鑒定所（站）等單位電氣控制內容的教學、考核而研制的，可用于課堂演示、機床電氣控制原理性操作及實驗實習。裝置人為隱蔽地設置了幾十項電路故障，學生借助原理分析，全方位真實的機床電氣故障排除訓練，是進行技能培訓考核的理想設備，教學效果顯著。
一、實驗裝置的基本配置
1、交流電源（帶有漏電保護措施）：提供三相交流電源（380V）
2、人身安全保護體系：屏上裝有電壓型漏電保護裝置，控制屏內或強電輸出若有漏電現象，即切斷電源，確保實驗進程安全。
3、機床立體彩圖：面板上印有每種機床的彩色立體外形圖，可以很直觀地看出各種機床的外形輪廓，機床形態逼真。
4、三相異步電動機：實驗臺裝有3臺三相鼠籠式異步式電動機，分別用作主軸電動機、進給電動機、冷卻泵電機等。
5、故障開關箱：設有12個故障開關。
6、實驗桌：實驗桌為鐵質雙層亞光密紋噴塑結構，桌面密度板，結構堅固，形狀似長方體結構，造型美觀大方；設有兩個大抽屜，用于放置工具及資料等。桌面用于安裝電源控制屏并提供一個寬敞的工作臺面。
二、實驗項目及主要內容：
1、學生熟悉常用低壓電器的結構和原理
2、在電氣原理圖模式下，學生借助原理分析，通過測量找出故障點在某條線路上。
3、提高學生的動手能力的技能操作水平。
4、通過對機床故障排除，完成機床常見故障的排除
5、可以設置故障點做為維修電工的技能考核臺
三、技術性能：
1、輸入電源：三相四線制380V交流電源。
2、結構：實驗臺為鐵質鈑金噴塑結構，堅固耐用。
3、工作環境：溫度-100-+400C。
4、整機功耗：＜2KW
四、實驗臺電器配置清單：
代號 | 元件名稱 | 件數 | 用途 |
M1 | 電動機 | 1 | 驅動主軸 |
M2 | 電動機 | 1 | 驅動冷卻泵 |
M3 | 電動機 | 1 | 快速進給 |
QS1 | 開關 | 1 | 總開關 |
QS2 | 開關 | 1 | 照明開關 |
SA | 開關 | 1 | 控制冷卻泵電動機 |
FU1 | 熔斷器 | 1 | 電源總保險 |
FU2 | 熔斷器 | 1 | 控制電路保護 |
FU3 | 熔斷器 | 1 | 信號燈短路保護 |
FU4 | 熔斷器 | 1 | 照明短路保護 |
FR1 | 熱繼電器 | 1 | M1過載保護 |
FR2 | 熱繼電器 | 1 | M2過載保護 |
T | 變壓器 | 1 | 整流、回路、照明電源 |
KM1 | 接觸器 | 1 | 主軸起動 |
KM2 | 接觸器 | 1 | 控制冷卻泵 |
KM3 | 接觸器 | 1 | 控制刀架快速電動機 |
SB1 | 按鈕 | 1 | 停止按鈕 |
SB2 | 按鈕 | 1 | 起動按鈕 |
SB3 | 按鈕 | 1 | 控制快速電動機起動 |
HL | 信號燈 | 1 | 批示電源信號燈 |
EL | 低壓照明燈 | 1 | 低壓照明 |
五、故障現象：
1）故障1開路，所有電機均缺一相。
2）故障2開路，主軸電機缺二相，不能運行。
3）故障3開路，冷卻泵電機卻二相，不能運行。
4）故障4開路，刀架快速移動電機卻二相，不能運行。
5）故障5開路，所有控制回路失效。
6）故障6開路，所有控制回路失效。
7）故障7開路，所有控制回路失效。
8）故障8開路，所有控制回路失效。
9）故障9開路，主軸電機控制回路失效。
10）故障10開路，刀架與冷卻泵控制回路均失效。
11）故障11開路，刀架控制回路均失效。
12）故障12開路，冷卻泵控制回路均失效。
