SBNJ-DF-1204-8拖拉機充電系統實訓臺
一、產品簡介

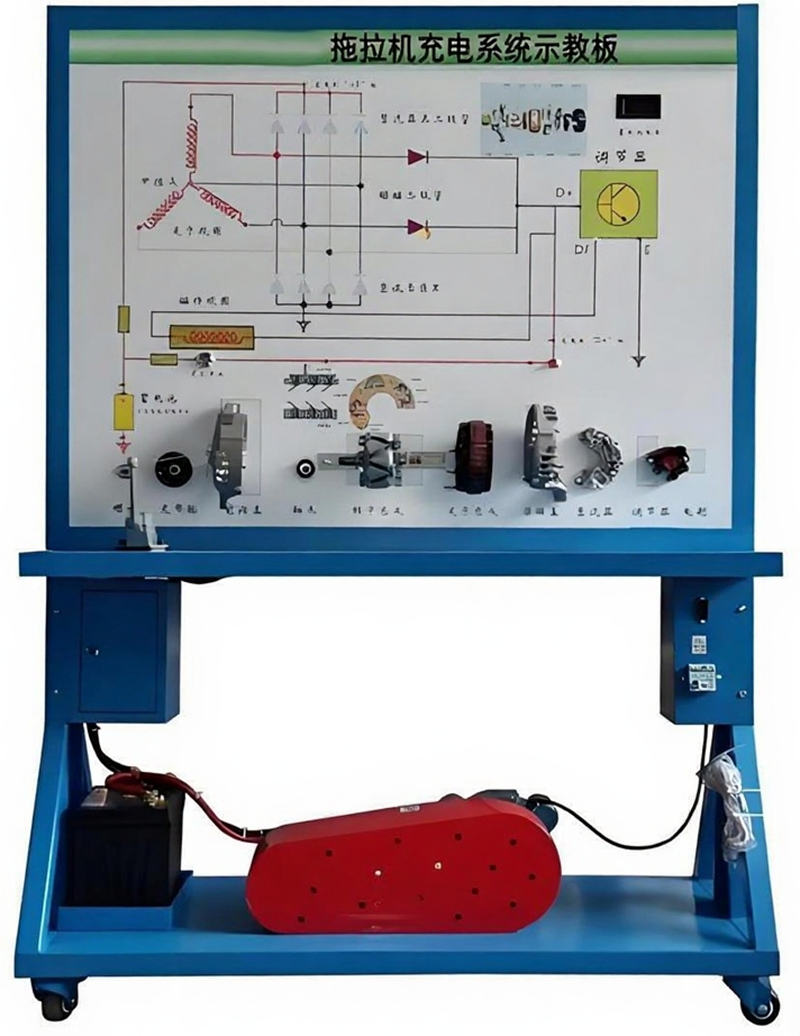

拖拉機充電系統實訓臺采用全新DF-1204-8拖拉機充電系統實物為基礎，充分展示充電系統的組成結構和工作過程。適用于學校對充電系統理論和維修實訓的教學需要。
二、功能特點
1.真實可運行的充電系統，充分展示充電系統的組成結構。
2.打開點火開關，觸發三相電機運行，帶動發電機工作，充電指示燈滅，蓄電池端電壓升高，真實演示汽車充電系統的工作過程。通過面板上的電流表、電壓表可觀察充電電流和蓄電池電壓的數值。
3.示教板面板采用耐創擊、耐污染、防火、防潮的高級鋁塑板，表面經特殊工藝噴涂底漆處理；面板打印有永不褪色的彩色電路圖；學員可直觀對照電路圖和實物，認識和分析汽車充電系統的工作原理。
4.示教板面板上安裝有發電機總成分解部件，可直觀認識發電機的組成結構。
5.示教板面板上安裝有檢測端子，可直接在面板上檢測汽車充電系統各電路元件的電信號，如電阻、電壓、電流、頻率信號等。
6.示教板面板部分采用1.5mm冷板沖壓成形結構，外形美觀；底架部分采用鋼結構焊接，表面采用噴涂工藝處理，帶自鎖腳輪裝置，示教板底座上配有40cm左右的桌面，方便放置資料、輕型檢測儀器等。
三、技術規格
外形尺寸（約）：1240×600×1700mm(長×寬×高)
動力電源：三相四線(或三相五線)380V±10% 50Hz
工作電壓：直流12V
工作溫度：-40℃～+50℃
三相異步電動機
1)電 壓：AC 220V/380V
2)功 率：2.2KW
3)轉 速：1420r/min
顏色：7032
鋼管：40*40*3mm
機柜：1.5mm冷板沖壓成形，背面設置維修門；
移動腳輪：100*60mm
四、基本配置
序號 | 名 稱 | 規格型號 | 單位 | 數量 |
1 | 檢測控制面板 | 裝有各種檢測端子，彩色電路圖和工作原理示意圖（面板：1200*900*4mm) | 套 | 1 |
2 | 點火開關 |
| 個 | 1 |
3 | 發電機總成 | 全新 | 臺 | 1 |
4 | 發電機總成分解部件 |
| 套 | 1 |
5 | 充電指示燈 |
| 個 | 1 |
6 | 三相異步電動機 | YT 100L1-4 | 臺 | 1 |
7 | 保險絲盒 |
| 個 | 1 |
8 | 電壓表 | 0～30V | 個 | 1 |
9 | 電流表 | 0～±100A | 個 | 1 |
10 | 蓄電池 | 12V 45Ah | 臺 | 1 |
11 | 電源總開關 | 50A | 個 | 1 |
12 | 移動臺架(帶自鎖腳輪裝置) | 1240×600×1700mm(長×寬×高) | 臺 | 1 |
13 | 故障模擬與排除裝置 |
| 套 | 1 |
