SBWKB-08B網孔型中級維修電工實訓考核裝置

一、概述

網孔型中級維修電工實訓考核裝置主要由實訓桌、網孔板、實訓元器件組成。學生根據實訓線路進行元器件的合理布局，安裝、接線全部由學生自行完成，接近工業現場，能完成電工基礎電路，電機控制線路，照明配電的模擬操作，PLC可編程綜合應用線路，電子技術應用電路的綜合實訓，通過一系列項目實訓培養學生動手能力和實操技能。實訓項目可自行確定，根據所選的項目選擇相應的元器件。該裝置也可作為電工考工的考核設備。

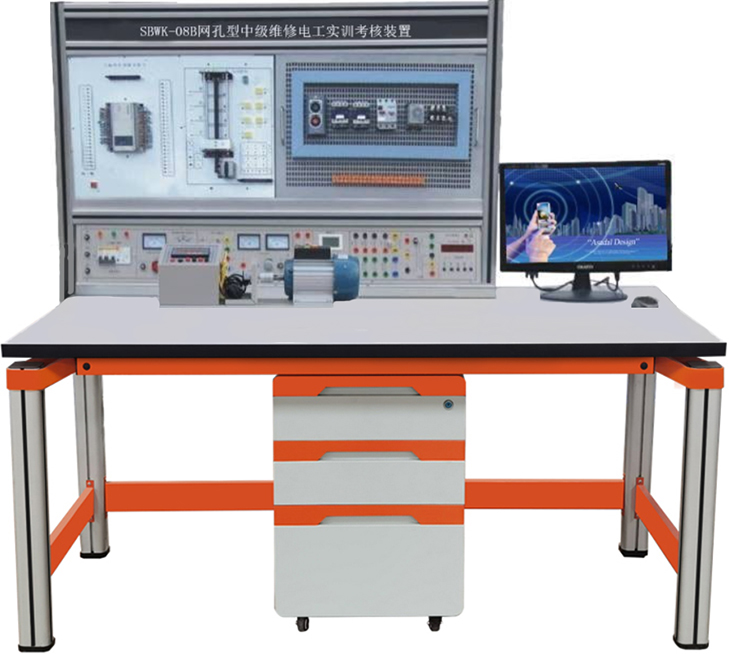

                                 圖片僅供參考,以實物為準

二、特點

1、實訓采用網孔板與掛箱相結合的方式，實訓操作方便、更換便捷、易擴展功能或開發新的實訓項目，動手能力強，接近工業現場。

2、綜合性強：能完成電工、電力拖動、電氣控制、PLC綜合控制、電子技術多門學科的技能訓練。

3、操作臺只需三相四線的交流電源即可投入使用，占地面積小、節約實訓用房、減少基建投資、經濟效益顯著。

4、設有電壓型漏電保護器和電流型漏電保護器，能確保操作者安全，電源輸出均有監視及短路保護功能。

5、380V交流輸出處設有單片機全程控制的一套過流保護裝置，相間、線間直接短路或過載電流超過設定值系統即切斷總電源，確保設備的安全。

三、技術性能

1、輸入電源：三相四線制～380V±10% 50Hz

2、溫度：-5℃～+40℃，相對濕度＜85%

3、裝置容量：＜1.5KVA

4、外形尺寸：1680mm×750mm×1560mm

四、實訓裝置基本配置及功能

（一）實訓屏

實訓屏為鐵質雙層亞光密紋噴塑結構，鋁合金面板，為實訓掛箱提供交流電源、直流穩壓電源、恒流源、實訓器件等，具體功能如下：

1、控制及交流電源部分

（1）提供三相固定380V交流電源，相間、線間及直接短路或過載由單片機全程自動監控自動保護。電流型電壓型漏電開關開啟后由啟動和停止按鈕控制實訓臺工作電源。具有告警和復位功能。

（2）提供～220V插座2只，為外部儀器提供工作電源。

2、直流電源部分

（1）提供0-30V連續可調，直流輸出2A穩壓電源，內置式繼電器自動換檔，多圈電位器連續調節，使用方便。有數字電流電壓表指示。

（2）低壓直流穩壓電源：+5V，±12V、+24V，具有短路保護功能。

（3）恒流源：一路0-500mA連續可調恒流源，分2mA、20mA、500mA三檔，配有數字式直流毫安表指示輸出電流，具有輸出開路、短路保護功能。

3、交流低壓變壓器：380V+220V/6.3+26V+110V

4、4只5408二極管，用于能耗制動

5、三只75Ω/75W電阻用于電動機降壓啟動，一只10Ω/25W電阻用于電動機能耗制動。

（二）實訓掛箱

1、PLC主機掛箱

配三菱FX3U-48mR主機，集成數字量I/O（24路數字量輸入，24路數字量輸出），RS-422通訊口，SC-09通訊編程電纜及轉接輸入輸出口、開關等。隨機配置仿真教學軟件及工控組態軟件。

（1）PLC仿真實訓軟件一套

A．通過PLASH虛擬環境實時顯示PLC的運行狀態

B．PLC編程訓練、PLC程序編寫測試等功能

C．實現PLC運行模擬，對錯誤程序進行檢查

（2）工控組態軟件一套

打開軟件編程環境，任何實訓都可以編輯出形象直觀動感強、教學效果好的組態棒圖，并進行實訓動態跟蹤教學。

2、PLC實訓演示掛箱

功能單元一：

SB001交通信號燈PLC自動控制

SB002自動售貨機

SB003 LED數碼管顯示PLC自動控制

SB004藝術彩燈造型PLC控制

功能單元二：

SB005攪拌器的PLC自動控制

SB006自動成型系統

SB007加工中心刀具庫選擇控制

SB008步進電機的PLC控制

功能單元三：

SB009水塔自動供水系統

SB010郵件自動分揀系統

SB011自動洗衣機系統

SB012電鍍系統

功能單元四：

SB013四層電梯PLC自動控制

SB014基礎實訓

功能單元五：

SB015模擬電視發射塔

SB016自動送料裝車

功能單元六：

SB017電機的自動控制

3、電子線路實訓板7套

4、電子技能創新實訓1套

6、網孔板（405mm×600mm）1塊

7、器材配備一套

（三）實訓桌

實訓桌為優質鋁合金型材框架結構，桌面為防火、防水、耐磨高密度板，結構堅固，造型美觀大方。實訓桌下方設有元件儲存柜，可以放置實訓掛箱，還設有四個帶剎車的輪子，便于移動和固定。

五、實訓項目

（一）電工部分：

1．電工布線工藝實訓

2．兩個開關控制一盞燈線路訓練

3．聲控開關控制白熾電路訓練

4．二地控制一盞燈電路訓練

5．三地控制一盞燈電路訓練

6．日光燈線路接線訓練

7．單相電度表直接安裝接線

8．單相電度表經電流互感器安裝接線

9．室內照明電路安裝訓練

10．配電板安裝訓練

11．交流負載電功率的測量

12．三相異步電動機直接啟動控制

13．三相異步電動機接觸器點動控制線路

14．三相異步電動機接觸器自鎖控制線路

15．三相異步電動機Y/△自動控制線路

16．用倒順開關控制三相異步電動機正反轉線路

17．接觸器聯鎖的正反轉控制線路

18．按鈕聯鎖的三相異步電動機正反轉按鈕線路

19．雙重聯鎖的三相異步電動機正反轉按鈕線路

20．三相異步電動機多地控制

21．工作臺自動往返控制線路

22．三相異步電動機串電阻降壓啟動控制線路

23．三相異步電動機能耗制動控制線路

（二）電子技能創新實訓

A.基礎實訓

1.點亮第一個LED

2.LED閃爍

3.LED流水燈

4.蜂鳴器

5.靜態數碼管顯示

6.動態數碼管顯示

7.獨立按鍵

8.矩陣按鍵

9.8X8LED點陣（點亮一個點）

10.8X8LED點陣（顯示數字）

11.外部中斷0

12.外部中斷1

13.定時器0中斷

14.定時器1中斷

15.串口通訊

16.EEPROM-IIC

17.DA18B20溫度傳感器

18.DS1302時鐘

19.紅外通信

20.AD模數轉換

21.DA數模轉換

22.LCD1602液晶

B.中級實訓

1.DS1302時鐘LCD1602顯示

2.LCD1602滾動顯示

3.LCD1602顯示紅外值

4.LCD1602顯示矩陣按鍵鍵值

5.LCD顯示溫度+串口接收溫度

6.LED點陣顯示漢字

7.LED點陣顯示數字

8.LED流水+定時器

9.按鍵控制蜂鳴器

10.按鍵控制數碼管

11.定時器秒表（查詢方式）

12.蜂鳴器音樂之八月桂花

13.矩陣按鍵數碼管移位顯示

14.門鈴設計

15.秒表

16.音樂播放器

C.高級實訓

1.超聲波測距（LCD1602顯示）

2.超聲波測距（數碼管顯示）

3.孵化環境溫濕度監控系統設計

4.基于單片機的室內空氣凈化系統

5.基于單片機的溫度濕度采集系統

6.基于單片機的智能計算器

（三）電子技術實訓

A、基礎實訓

實訓一、晶體管共射極放大器實訓

實訓二、晶體管共集電極放大器實訓

實訓三、結型場效應管共源放大器實訓

實訓四、晶體管兩級負反饋放大器實訓

實訓五、直流穩壓電源實訓

實訓六、OTL集成功率放大器實訓

實訓七、OTL分立功率放大器實訓

實訓八、差分放大器實訓

實訓九、積分、微分、指數、對數運算實訓

實訓十、比例放大、加減法、比較器運算實訓

實訓十一、低通、高通、帶通、帶阻有源濾波器實訓

實訓十二、RC振蕩器實訓

實訓十三、可調直流電平輸出實訓

實訓十四、門電路電參數的測試

實訓十五、CMOS門電路測試

實訓十六、門電路邏輯功能及測試實訓五組合邏輯電路（半加器全加器及邏輯運算）

實訓十七、觸發器（一）R-S，D，J-K

實訓十八、三態輸出觸發器及鎖存器實訓

實訓十九、時序電路測試及研究

實訓二十、集成計數器及寄存器

實訓二十一、譯碼管和數據選擇器

實訓二十二、波形產生及單穩態觸發器

實訓二十三、時序電路應用

B、設計型實訓

實訓一、晶體管共射極放大器實訓（偏置電壓、放大位數可設置）

實訓二、晶體管兩級負反饋放大器實訓（偏置電壓、放大位數可設置）

實訓三、差分放大器實訓（可設置）

實訓四、集成運算放大器實訓（可設置）

C、系統綜合實訓

實訓一、前置放大、有源濾波、功率放大、音響綜合實訓

實訓二、波形發生器綜合實訓

（四）PLC綜合實訓項目

1．與、或、非邏輯功能實訓

2．定時器、計數器功能實訓

3．跳轉、分支功能實訓

4．移位寄存器實訓

5．?dāng)?shù)據處理功能實訓

6．微分、位操作實訓

7．交通信號燈PLC自動控制實訓

8．?dāng)嚢杵鞯腜LC自動控制實訓

9．LED數碼官顯示PLC自動控制實訓

10．四層電梯的PLC自動控制實訓

11．加工中心刀具庫選擇控制實訓

12．藝術彩燈造型的PLC控制實訓

13．電機的自動控制實訓

14．步進電機的PLC控制

15．模擬電視發射塔實訓實訓

16．自動送料裝車系統控制實訓

17．自動售貨機實訓

18．自動成型實訓

19．水塔自動供水控制系統實訓

20．郵件自動分揀實訓

21．自動洗衣機控制系統模擬實訓

22．電鍍過程控制實訓

六、配置表

表一
