SBDQ-990D電氣裝配電拖實訓裝置
一、總體要求
電氣裝配電拖實訓裝置，融合了國內外先進教學儀器的優勢，充分考量實訓室現狀與未來發展趨勢，在性能和結構上實現創新，布局合理，使用便捷靈活。
電氣裝配電拖實訓平臺對實訓涉及的電源、儀器儀表和設備均采取可靠保護措施，同時配備了完善的人身安全保護體系。裝置上設有實訓操作網板，便于布線調試，安全又可靠。能充分滿足學生在電器安裝、接線工藝、電路分析、熟悉機械電氣控制線路實訓以及故障分析等方面的技能訓練需求。
二、特點
1.電氣控制線路或電子線路或照明實訓元器件都裝在作為掛板的網孔板上，操作方便、更換便捷，可擴展功能或開發新實訓；操作內容的選擇具有典型性、實用性。
2.操作臺只需三相四線的交流電源即可投入使用，占地面積小、節約用房、減少基建投資。
3.技能培訓用的控制線路和配套的小型電機經特殊設計，可模擬工廠各類電機的電力拖動系統，并可滿足維修電工的安裝、調試、故障分析及排除故障等技能訓練要求。
4.設有電壓、電流型漏電保護器，確保操作者的安全；各電源輸出均有監示及短路保護保護功能，各測量儀表均有可靠的保護功能，使用安全可靠。
三、技術指標及要求
1.控制操作臺
采用雙面結構，實訓柜采用優質鋼板加工，柜體鋼板厚度大于等于1.2mm,門板厚度大于等于2mm。表面噴塑處理，控制操作臺臺面鋪大于等于2.5mm藍色絕緣膠墊；上面設有4個抽屜，2個對開門柜子，可以放置可以拆裝的實訓網孔板；實訓屏骨架由鋁型材制作；兩側裝有網孔板，可以掛裝各類掛鉤；金屬構件連接處設置接地連接；控制臺裝有福馬輪及附件等，有剎車功能；需要4個可調節的固定支撐腳。
輸入交流電源：三相五線380V、單相220V。
輸入功率：≥1.5KW
輸出直流電源：DC24V/5A，帶短路保護及自動恢復功能；
輸出交流電源；AC380V供電動機使用，AC220V供插座使用，AC24V供接觸器線圈使用，采用安全端子及螺釘端子兩種輸出方式，方便不同方式接線。
電源輸出區域設計有透明安全防護罩，提高用電的安全性。防護罩開合角度大于110度，出線孔為拱門型設計。

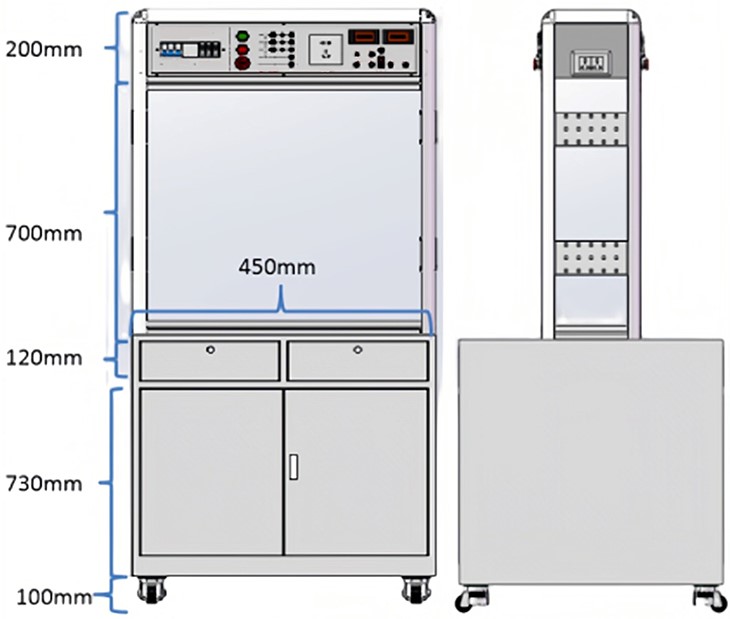

外形尺寸：≥800mm×800mm×1800mm
2.實訓操作網孔板
每套有2塊電力拖動實訓操作網孔板，每塊操作板配置低壓斷路器、螺旋式保險盒、直插式保險盒、交流接觸器、輔助觸頭、熱繼電器、通電延時時間繼電器、時間繼電器座、3H按鈕、行程開關、行程開關、工業線槽、接線端子、電源引線、電動機引線等器件。
3.電動機
每套設備配置2臺380V，Y/△接法，180W三相鼠籠異步電動機，用于學生實訓時調試和運行測試。
電動機引出6個接線端，能滿足交流電動機Y/△降壓啟動控制功能。
4.實訓工具與儀表
螺絲刀（十、一字）、尖嘴鉗、剝線鉗、萬用表套裝
四、實訓項目（功能）
1.電工基本技能訓練
（1）安全用電常識
（2）常用電工工具及電工材料（通用電工工具的使用與維護、常用導線聯接工藝）
2.電力拖動控制線路技能訓練
（1）三相異步電動機手動正轉控制電路的安裝與調試
（2）三相異步電動機點動正轉控制電路的安裝與調試
（3）三相異步電動機自鎖正轉控制電路的安裝與調試
（4）三相異步電動機連續與點動混合正轉控制電路的安裝與調試
（5）三相異步電動機順序控制電路的安裝與調試
（6）三相異步電動機多地控制電路的安裝與調試
（7）三相異步電動機正反轉控制電路的安裝與調試
（8）三相異步電動機位置控制電路的安裝與調試
（9）三相異步電動機自動往返控制電路的安裝與調試
（10）按鈕切換星三角降壓啟動控制電路的安裝與調試
（11）時間繼電器自動控制星角降壓啟動控制電路的安裝與調試
（12）帶能耗制動的雙重互鎖正反轉控制線路的安裝與調試
（13）三相異步電動機時間順序啟動逆時停止控制電路的安裝與調試
五、電氣裝配電拖實訓設備清單（每套設備清單）
1.單套設備實訓操作網孔板配置清單
序號 | 名稱 | 型號與規格 | 數量 |
1 | 低壓斷路器 | DZ47-63 3P | 2個 |
2 | 螺旋式保險盒 | RL1-15/3A | 6個 |
3 | 直插式保險盒 | RT14-20/2A | 4個 |
4 | 交流接觸器 | CJX2-0910（線圈24V） | 6個 |
5 | 輔助觸頭 | F4-22 | 6對 |
6 | 熱繼電器 | R16B-20/3 | 2個 |
7 | 通電延時時間繼電器 | ST3PA-B/24V（0-60S） | 4個 |
8 | 時間繼電器座 | PF-083A | 4個 |
9 | 3H按鈕 |
| 6個 |
10 | 行程開關 | LX9-222 | 4個 |
11 | 行程開關 | LX9-001 | 4個 |
12 | 接線端子排 | TBR-10 | 按元件需求配置 |
13 | 通用導軌 |
| 若干，按需求配置 |
14 | 工業線槽 | 30*25 | 6米 |
15 | 螺絲 | 一批 | 90 |
16 | 螺絲刀（十、一字） | 4寸 | 4個 |
17 | 尖嘴鉗 | 6寸 | 2個 |
18 | 剝線鉗 | 6寸 | 2個 |
19 | 萬用表套裝（含表盒） | MF47 | 2個 |
20 | 三相鼠籠異步電動機 | 380V/Y/△180W，單速 | 2個 |
21 | 通電插頭/引線 | 約1米 | 2個 |
22 | 整流二極管（能耗制動） | 400V/5A | 2個 |
23 | 制動電阻 | 陶瓷，RXLG，300W | 2個 |
2.電源控制屏配置清單（每張操作臺）
序號 | 名稱 | 型號與規格 | 數量 |
1 | 電源總開關 | NXBLE-32 C16 3P+N | 2個 |
2 | 總保險 | RT18-32 3P | 2個 |
3 | 啟動按鈕 | LA38-11帶燈 綠 | 2個 |
4 | 停止按鈕 | LA38-11帶燈 紅 | 2個 |
5 | 急停開關 | LA38-11ZS | 2個 |
6 | 開關電源 | DC24V/5A | 2個 |
7 | 交流接觸器 | CJX1210 | 2個 |
8 | 接線柱 | 4mm雙圈 | 18個 |
9 | 接線端子 |
| 6排 |
10 | 防水盒蓋 |
| 2個 |
11 | 電源指示燈 |
| 6個 |
12 | 電動機電源線 | 6端，香蕉插 | 2個 |
13 | 各類掛鉤 | 定制 | 若干 |
