SBDZXK-022B電子產品裝調與人工智能創新考核平臺平臺

一、 概述

電子產品裝調與人工智能創新考核平臺以能力為本位，以就業為導向，緊密結合實際生產和職業崗位的技能要求，人性化的細節設計，引入工程系統設計概念，注重產品的通用性與升級性，使得設備整體簡潔大方，使用靈活方便，牢固耐用。

電子產品裝調與人工智能創新考核平臺可完成中小型電子產品的裝配、調試和檢修等實訓，使學生掌握電子產品裝配和調試的基本技能，同時可滿足進行電子制作、電子設計大賽、課程設計、畢業設計等綜合性、設計性、創新性的實訓要求。

參考圖片

二、 電子產品裝調與人工智能創新考核設備技術指標

1.工作電源：兩相三線 AC 220V±10%  50Hz

2.溫度：－10～40℃；環境濕度：≤90%（25℃）

3.外形尺寸：長×寬×高=1600mm×800mm×2000mm

4.整機功耗：≤1KW

5.安全保護措施：具有接地保護、漏電保護功能，安全性符合相關的國標標準。采用高絕緣的安全型插座及帶絕緣護套的高強度安全型實驗導線。

三、 電子產品裝調與人工智能創新考核設備功能特點：該設備主要由工作臺、實訓屏、實訓屏模塊、工具柜、電路實訓模塊

1、工作臺：主體結構全部采用高性能表面氧化的鋁型材及一次成型鋁壓鑄框架連接構件，連接構件采用壓鑄成型工藝（非焊接工藝），經機加工、拋丸、噴砂，表面靜電噴涂工藝，安裝方便、快捷，用戶可自行DIY組裝。桌體立柱采用工業鋁型材成型工藝，表面氧化處理，截面尺寸：70×70mm，四面帶槽，槽寬約8mm，端部配套塑料堵頭固定安裝萬向輪，方便實驗臺挪動及擺放。整機既堅固耐用，美觀大方。

l桌面采用25mm厚高密度纖維板，桌面直嵌無異味絕緣膠墊，絕緣截面封邊，桌面具有耐磨、抗靜電及易清潔等特點，桌面尺寸1600×800×25mm，桌面底部固定在40mm高度的鈑金襯板，鈑金襯板再與壓鑄構件固定支撐腳立柱型材，使實驗臺和桌面結合更加牢固。整體高度按人體工程學要求設計為800mm±20mm，滿足2名學生同時的操作空間。儀器臺面尺寸≥1500×340×25mm，采用3mm的鈑金固定主結構立柱，臺階高度285mm，傾斜防滑落設計，滿足擺方常用儀器的要求，也可以擺放電腦顯示器。

l桌面下方裝有儲物抽屜和鍵盤托盤，抽屜尺寸≥650×360mm，鍵盤托盤≥640×360mm，可左右互換。采用靜音式滑軌，表面經純環氧樹脂塑粉高溫固化處理。桌底側梁可裝電腦主機托盤，可選左側或右側安裝。

2、實訓屏：安裝于儀器臺面下方，裝配有220V交流電源輸出12路：接口采用10A/250V五孔防水插座，分別位于實訓屏前面板和頂面板，由過載開關分2路控制。直流穩壓電源2路（0~30V、2A），由多圈電位器連續調節，輸出最大電流為2A，每路電源輸出有0.5級數字電流表、電壓表指示。電壓穩壓度<10－2，負穩壓度<10－2，紋波電壓:  <5mV。頂部電源可用作示波器、信號源、電腦主機等儀器使用。面板電源可做為電烙鐵、熱風焊臺、電源模塊工作電源等。

l照明：在實訓臺頂部和儀器臺面下方，控制屏左右同事設置開關控制。

l靜電手環報警器：內置防靜電設備報警器2路：實時監測操作人員的靜電設備佩戴情況及地線的接入大地情況,遇異常狀況立刻自動警報。

3、網孔工具掛板：二階桌面上方掛放網孔板，網孔大小10mm×10mm，網孔數大于等于35×9個，搭配6只100mm掛鉤，及磁吸條。

4、工具柜：不含輪尺寸  720mm×500mm×485mm（長×深×高），用優質冷軋鋼板焊接而成，表面靜電噴塑。工具柜下裝帶剎車的萬向輪，使工具柜可以隨意固定和移動，可放置實訓電路板、元器件、工具、耗材等。

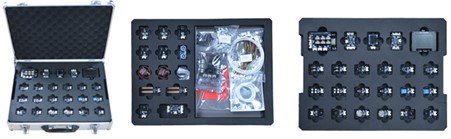

5、AI+IOT應用模塊

 （圖片僅供參考-以實物為準）

l  AI+IOT應用模塊以ESP32主機模塊和AI主機模塊作為主板單元和傳感器單元組成，通過通用擴展板，實現主板單元以及傳感器單元的快速連接，搭配一條USB數據線就可以使用MicroPython語言編程。分別配有ESP32主機模塊和AI主機模塊，ESP32主機模塊板載USB、SD卡、指示燈、按鍵、40P擴展接口等資源，ESP32-WROOM-32模組集成  Wi-Fi，支持通過路由器直接連接互聯網；AI主機模塊板載30萬像素?cái)z像頭，2.4寸TFT屏幕、神經網絡算法處理器、USB、SD卡，按鍵、鋰電池，32P擴展接口等資源；通過通用擴展板，將主機單元的接口轉換成通用的4P接口與通用3P插針接口，使用者可以靈活選擇相應的接口以適應不同的外設功能配置。

模塊包含LED燈模塊、按鍵模塊、RGB彩燈模塊、蜂鳴器模塊、人體感應傳感器、光敏傳感器、溫度傳感器、濕度傳感器、OLED顯示模塊、模擬量傳感器、直流電機模塊、氣壓傳感器模塊等十五余種模塊、傳感器通過4P連接線連接到通用擴展板。

6、競賽資源包配置：資源包含30余種電路套件, 但其內容十分豐富。

7、數據采集器NI-myDAQ：提供2個模擬輸入通道，可配置為通用高阻抗差分電壓輸入或音頻輸入。模擬輸入為多路復用，即通過一個模數轉換器  (ADC) 對兩個通道進行采樣。在通用模式下，測量信號范圍為 ±10 V。在音頻模式下，兩個通道分別表示左右立體聲通道電平輸入。每通道可測量的模擬輸入采樣高達  200 kS/s，對于波形采集非常有用。模擬輸入可用于 NI ELVISmx  示波器、動態信號分析儀和 Bode 分析儀。提供2 個模擬輸出通道，可配置為通用電壓輸出或音頻輸出。兩通道均帶一個專用數模轉換器 (DAC)，可進行同步更新。在通用模式下，生成信號范圍為  ±10 V。在音頻模式下，兩個通道分別表示左右立體聲信號輸出。提供 8 個  DIO 數字通道。每個通道都是一個可編程函數接口 (PFI)，即通道可配置為通用軟件定時的數字輸入或輸出，也可用作數字計數器的特殊函數輸入或輸出。提供3 個可供使用的電源。 +15 V 和  -15 V 為模擬組件電源，如運算放大器和線性穩壓器等。 +5 V  為數字組件電源，如邏輯設備等。電源、模擬輸出和數字輸出的總功率限制為 500 mW。提供測量電壓（DC 和AC）、電流（DC 和AC）、電阻和二極管電壓降的功能。數據采集器支持NI  LabVIEW 和 NI ELVISmx 軟件中使用。

8、雙蹤示波器NDS1102S：

★100MHz帶寬 ，1GSa/s實時采樣率，雙通道，2ns/div～1000s/div時基范圍；存儲深度（每次采集波形的記錄長度）不低于10K采樣點；

★超便攜示波器，體積不大于301 x 152 x 70  mm，超薄機身設計，厚度不大于70 mm,重量不大于1.1kg，節省更多桌面空間，超靜音設計，功耗不高于18W；

★不小于7英寸TFT（真彩色）液晶屏幕，65535色，分辨率不低于800  × 480 像素 ；存儲波形不少于16組；具備U盤存儲功能；具有自動量程功能，支持水平，垂直、單波形/多波形跟蹤；

★探頭衰減倍數不少1X, 10X, 100X,  1000X，四種；

★支持光標測量，光標模式不少于電壓差（△V），時間差（△T），時間差&電壓差（△V），自動光標四種模式；

內置6位硬件頻率計，可測量2Hz  ~ 20MHz；

★具有電流測量功能，測量范圍：100.0mA/V ~  1KA/V；USB Device & Host接口；具有30種自動測量功能（參數為中文顯示，便于學生理解）,能自定義測量菜單具有波形截取功能，能與同品牌系列信號發生器無縫對接。支持LABVIEW通訊，支持二次開發。

9、函數發生器：采用先進的DDS技術，雙通道獨立輸出，能實現通道復制，5M最高頻率輸出，不低于125MS/s采樣率；14  bits垂直分辨率，頻率分辨率不低于1uHz，任意波長度不低于8K點；

★頻率特性：正弦波1uHz ~10MHz；方波1uHz  ~ 5MH；脈沖波1uHz ~ 5MHz；鋸齒波1uHz  ~ 1MHz；噪聲：5MHz（-3dB,典型值）；任意波1uHz  ~ MHz；

l豐富的波形輸出：5種基本波形，內置不少于45種任意波形；

★非易失存儲空間不低于64M byte；

★內置高精度頻率計，支持測量頻率、周期、正脈沖寬度、占空比，頻率范圍：100mHz  ~ 200MHz，頻率精度不低于1ppm；

★矩形波抖動（RMS）不高于  1ns； 4英寸（480*320）高分辨率FTF液晶顯示；支持與EDS系列示波器無縫互連；

配置ultrawave  任意波形的編輯軟件，支持遠程命令控制；

★豐富的接口設計：USB Host & USB  device、LAN（選配）、RS－232（選配），可外接調制源，10MHz基準時鐘源；

支持SCPI、Labview通信，；

★可選配功放功能，最大輸出功率10W，增益X10，最大輸出電壓22V；

★支持與示波器，電源，萬用表組建Xlab無線互聯網實驗室管理；

10、數字萬用表：可測直流電壓、交流電壓、直流電流、交流電流、電阻、電容、溫度(℃)、二極體、電晶體；

采用69×52mm 大型LCD，具有備光功能，輕松應對黑暗環境；不低于3-5/6位數，最大讀值不低于5999，采樣速率不低于3次/秒；

★帶有藍牙功能，支持手機、平板app與萬用表通信，能實行多臺同時監測；

★支持手機，平板與萬用表連接，通過APP端監測萬用表

★支持語音播報，語音警報，保證測量安全；

★萬用表自帶內存功能，支持離線記錄功能，并能對記錄數據進行保存與上傳，記錄能用趨勢圖顯示；

l支持真有效值顯示；

l具有過電流保護功能；

l非電阻檔位輸入保護電壓可達250V，有效的保證儀表壽命；

l具有金屬抗干擾遮罩、自動關機、短路蜂鳴、電池低壓指示、雙色防震外殼；

l直流電壓最大量程不低于1000V，精度最高不低于±(0.5%+3d) ；交流電壓最大量程不低于750V，精度最高不低于±(0.8%+2d) ；

l電流最大量程不低于20A，電流精度不低于:±(0.8%+2d) ；

l電阻最大量程不低于60MΩ，精度不低于:±(0.8%+2d) ；

l電容最大量程不低于4000μF，精度不低于±(2.5%+3dig)；

l需要演示萬用表通過內置藍牙模塊與手機或者平板通信，可以通過手機獲取萬用表數據

四、實驗項目

（1）點亮一個燈實驗

（2）按鍵實驗

（3）OLED顯示實驗

（4）RTC時鐘實驗

（5）ADC采集實驗

（6）DAC實驗

（7）蜂鳴器實驗

（8）RGB彩燈實驗

（9）亮度測量實驗

（10）直流電機實驗

（11）溫度測量實驗

（12）濕度測量實驗

（13）人體感應實驗

（14）氣壓測量實驗

（15）土壤濕度測量實驗

（16）超聲波測距實驗

（17）煙霧檢測實驗

（18）舵機實驗

（19）連接無線路由器實驗

（20）Socket通信實驗

（21）MQTT通信實驗

（22）應用場景實驗

（23）顏色識別

（24）攝像頭采集實驗

（25）條形碼檢測實驗

（26）人臉檢測實驗

（27）物體分類實驗

五、電子產品裝調與人工智能創新考核設備配置

附表1競賽套件資源包清單

附表2、AI+IOT應用模塊清單

附表3、工具清單
