SBMK-02型煤礦安全監控實訓系統
一、產品說明

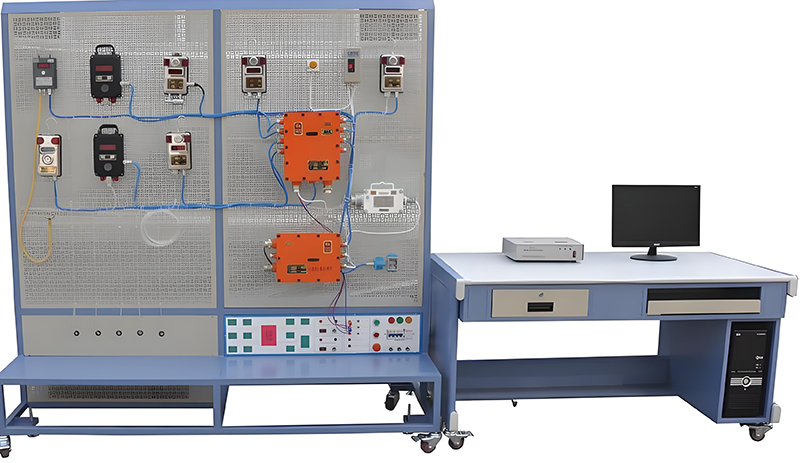

煤礦安全監控實訓系統隨著科學技術的進步，系統監測技術和各種安全監測系統裝備的相繼問世，并在逐步取代簡單的安全監測手段。煤礦安全監控系統主要用來監測甲烷濃度、一氧化碳濃度、氧氣濃度、硫化氫濃度、礦塵濃度、風壓、負壓、溫度、饋電狀態、風門狀態、風筒狀態、局部通風機開停、主要通風機開停，并實現甲烷濃度超限聲光報警、斷電和甲烷閉鎖控制等功能。系統采用煤礦廣泛應用的煤礦監控軟件，全方位的實現煤礦生產中的主要信號參數的監測和安全保護控制功能。本裝置采用臺式結構，系統模塊大部分安裝在網孔板上，可培養學生的安裝、接線的操作技能，學生也可自行選擇部件，進行系統設計，培養學生的設計、創新能力。
二、煤礦安全監控實訓系統技術性能
1、工作電源：電壓：220V±10%；諧波：≤5%；頻率：50Hz±5%
2、環境條件：溫度：-10℃～+40℃；
3、相對濕度：＜85%(25℃)；
4、大氣壓力：80kPa～106kPa
5、裝置容量：≤1kVA
三、煤礦安全監控實訓系統功能
1、了解煤礦安全監控系統的組成
2、掌握煤礦傳感器的使用及調校
3、掌握煤礦監控軟件的調試和使用
4、掌握煤礦監控各個部件的功能及使用環境
5、風電閉鎖操作
6、風電、瓦斯電閉鎖和斷電儀
7、模擬量、開關量故障報警及查詢
四、煤礦安全監控實訓系統主要部件配置
煤礦安全監控實訓系統由主機、傳輸接口、分站、傳感器、執行器(含斷電器、聲光報警器)、電源箱、電纜、接線盒和其它必要設備組成。
序號 | 系統部件 | 配置器件名稱 | 數量 |
1 | 傳感器 | 甲烷傳感器/模擬量 | 1臺 |
2 | 一氧化碳傳感器/模擬量 | 1臺 |
3 | 氧氣傳感器/模擬量 | 1臺 |
4 | 硫化氫傳感器/模擬量 | 1臺 |
5 | 風速傳感器 | 1臺 |
6 | 負壓傳感器 | 1臺 |
7 | 溫度傳感器 | 1臺 |
8 | 風門傳感器/開關量 | 1臺 |
9 | 執行器 | 聲光報警器 | 1臺 |
10 | 遠程斷電器 | 1臺 |
11 | 分站 | 通用型 | 1臺 |
12 | 傳輸接口 | 通用型 | 1臺 |
13 | 電源箱 | 本質安全電源（斷電后能繼續工作2小時） | 1臺 |
五、煤礦安全監控實訓系統配套部件
序號 | 系統部件 | 數量 |
1 | 氮氣氣樣 | 5瓶 |
2 | 甲烷氣樣 | 5瓶 |
3 | 一氧化碳氣樣 | 5瓶 |
4 | 硫化氫氣樣 | 5瓶 |
5 | 高純氮氣氣樣 | 5瓶 |
