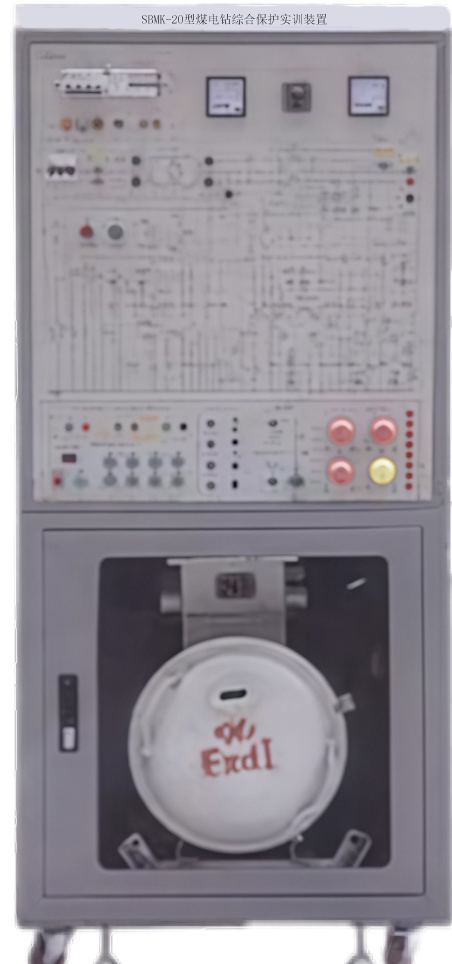

SBMK-20型煤電鉆綜合保護實訓裝置
煤電鉆綜合保護實訓裝置專為煤礦井下作業環境設計，旨在模擬并教學手持式煤電鉆的遠距離啟動、停止控制及多重保護機制（如過載、短路、檢漏等）。本系統緊密依據實際應用的礦用隔爆型煤電鉆綜合保護裝置的電氣原理構建，確保學員在培訓過程中能接觸到與實際礦井操作高度一致的工作流程與功能特性。裝置內巧妙設置了多樣化的模擬故障點，通過實操演練，學員能夠迅速掌握故障檢測與修復技巧，有效提升專業技能水平。
一、裝置結構與應用領域
本實訓裝置采用一體化柜式結構設計，上部為精制的鋁質面板，其上清晰繪制了詳盡的電氣原理圖，并巧妙地設計了觀測窗口，便于學員直觀地進行測試分析與故障排查。下部空間靈活配置，可按需安裝ZBZ系列礦用隔爆型煤電鉆綜合保護裝置的實物模型（亦可作為儲物空間使用），實現理論與實踐的無縫對接。該裝置廣泛應用于礦山電類專業教學、煤礦安全崗前技能訓練，以及礦山維修電工的技能等級評估與考核。
二、核心實訓內容
深入理解煤電鉆綜合保護裝置的工作原理：通過理論講解與實物演示相結合的方式，使學員全面了解煤電鉆綜合保護裝置的核心部件、電路布局及其在運行過程中的相互作用機制。
掌握煤電鉆綜合保護裝置常見故障的排除技巧：裝置內置多種預設故障場景，學員需在教師指導下，運用所學知識逐一排查并解決這些問題，從而熟練掌握故障檢測流程、診斷方法及維修策略。
三、技術規格與配置亮點
輸入電源規范：支持三相四線制輸入，電壓范圍設定為～380V±10%，頻率為50Hz，確保設備在不同電壓波動下的穩定運行。
短路保護性能：相間短路裝置的分?jǐn)鄷r(shí)間小于0.1秒，迅速響應并切斷故障電路，有效防止短路事故擴大。
漏電檢測精度：?jiǎn)蜗嗦╇娬娮柙O(shè)為2kΩ±20%，單相漏電閉鎖電阻為4kΩ±20%，確保對漏電故障的精準識別與及時處理。
接地保護能力：?jiǎn)蜗嘟?jīng)1kΩ電阻接地時，裝置能在0.25秒內完成分?jǐn)?，保障人員與設備安全。
絕緣監測功能：絕緣告警閾值設定為10kΩ，誤差控制在±20%以?xún)?nèi)，準確監測電氣系統絕緣狀態，預防潛在安全隱患。
裝置容量?jī)?yōu)化：整體裝置容量控制在1kVA以下，既滿足實訓需求，又確保能源高效利用。
四、煤電鉆綜合保護實訓裝置配置：
序號 | 名稱 | 型號 | 數量 |
1 | 煤電鉆綜合保護裝置 |
| 1臺 |
2 | 煤電鉆電機 |
| 1臺 |
3 | 萬用表 | MF47 | 1只 |
4 | 礦用隔爆型煤電鉆綜合保護裝置實物 | 系列 | 1臺 |
