SB-688過程控制自動化系統綜合實驗臺
過程控制自動化系統綜合實驗臺、過程控制實驗室設備主要面向自動化、能源與動力工程專業（熱動方向）等專業，承擔著電氣工程學院、能源與動力工程、《過程控制技術》、《熱工自動控制系統 》、《熱工測量與控制 》等課程的實驗教學任務。主要設備有： PCT過程控制模擬仿真系統。主要實驗有：過程控制儀表認識實驗、對象特性測試實驗、單回路控制實驗、串級控制系統實驗等。

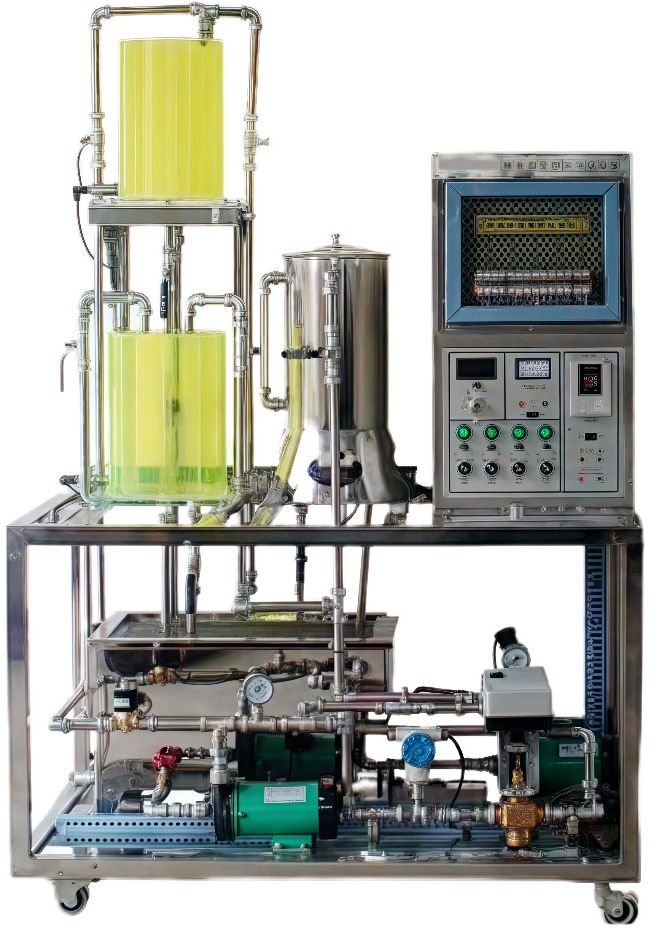

（圖片僅供參考、以實際配置為準）
一、實驗系統主體框架配置及功能
1. 自動化控制系統綜合實驗臺主體框架結構要求采用鏡面304不銹鋼方管焊接而成，對象模型安裝架采用方管規格≥38*25*1.5mm，底板采用≥1.5mm不銹鋼工業板。
2. 設備外形尺寸≤180cm*78cm*180cm。
3. 工作環境：三相四線制380V±10％ 50Hz裝置容量：＜5kVA。
4. 水箱主體系統：
①不少于3個（2個上水箱，1個下水箱）；
②水箱材質要使用透明度高的亞克力有機玻璃便于直接觀察水位變化、記錄結果；
③上水箱尺寸均為：25cm≤直徑≤30 cm，20cm≤高度≤25cm；下水箱尺寸：35cm≤直徑≤40cm，20cm≤高度≤25cm，形狀為圓形。
④每個水箱配備有一個液位變送器，量程范圍：0-3Kpa；直流24V供電；輸出信號：4～20mA；精度≤0.5級,帶HART通訊功能。
5. 水箱支路系統：
①渦輪流量計：不少于2個，帶HART通訊功能，量程：0～1.2m3/h；直流24V供電；輸出信號：4～20mA；精度≤1級。
②電動調節閥：采用精小型電動執行器伺服放大器，驅動電源為220V交流電源，輸入標準的4～20mADC控制信號。
③水泵：不少于2個磁力驅動泵，采用不銹鋼材料；一只三相變頻380V驅動,流量≥30升/分，功率≥180W，揚程達≥12米；一只單相工頻220V輸出驅動。流量≥30升/分，功率≥180W，揚程達≥12米。
④電磁閥：起到連通和關斷電動調節閥支路和變頻支路兩條支的作用。工作電壓：24VDC。線圈功率14W。
⑤管道及閥門：整個主體框架的管道由敷塑不銹鋼管或鋁塑管連接而成，手動閥門采用球閥，儲水箱底部安裝出水閥。所有管道直徑φ≥20mm，與管道連接的其他設備要與之相匹配。
6. 數據采集裝置:
①接口采用USB接口，數量：≥1個，支持labview控制，用于連接電腦。
②不少于8路模擬量輸入：8路電壓輸入。ADC分辨率：14位，最大采樣速率：100K/S。2路模擬量輸出：12位，0-10V，100Ksa/s。
③2路1MHz計數、PWM測量輸入，2路1MHzPWM、脈沖發生器輸出。
④具有多種采樣方式：定時采樣，定長采樣，單步采樣，實時采樣。
⑤不少于12路數字量輸入輸出，支持波形輸出：正弦波，方波，三角波，鋸齒波任意波形, 波形頻率可調：范圍0-10KHZ，上位機軟件可采集可調節。
7、主機檢測單元
1.電路部分采用超薄可折疊導電材料技術，實時檢測主機多路運行狀況（4路以上）；
2.帶液晶顯示和報警顯示，主機檢測單元可反復折疊不損壞電路，支持手機無線采集數據，
3.可以用手機APP讀寫數據為比較實驗效果。
8、在實訓功能方面，該平臺不僅可以實現系統參數測定、單回路控制、串級控制、前饋控制、比值控制等多種控制形式，還具備遠程操控功能.也有仿真功能
7. 計算機控制終端配置：≥I5十代CPU，≥16G內存，≥500G固態硬盤，≥22.5寸顯示器。
二、控制系統實驗平臺
1.執行機構接口:單相可控硅移相調壓裝置、電動調節閥、不銹鋼磁力泵、電磁閥、變頻器及全隔離單相交流調壓模塊等接口，可將對象系統各傳感器檢測及執行器控制信號同面板上的插座相連，便于學生自己連線組成不同的控制系統。
2.控制對象接口：檢測單元接口以及為后續二次開發提供DCS。
