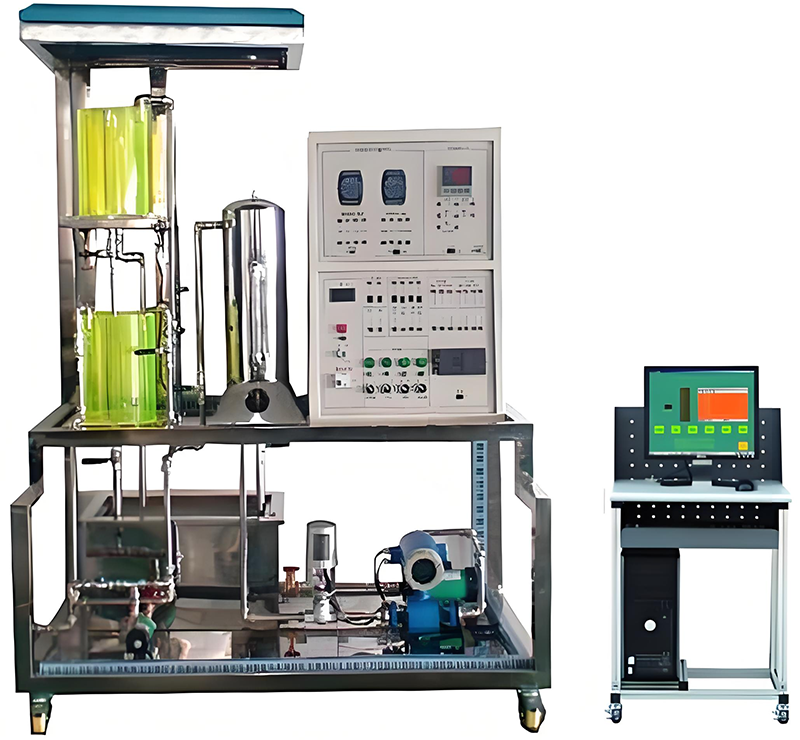

SB-2C型過程控制實驗平臺
一、概述
過程控制實驗平臺、過程控制綜合實驗裝置是模仿現代工業生產過程中常見的物理量，諸如溫度、壓力、流量、液位等參數，對其進行測量、控制，分析過程參數變化特性，研究過程控制規律(如PID控制)的教學實驗設備，過程控制綜合實驗裝置選用智能化的工業用儀器儀表，接近工業實際，使用安全，運行穩定，維護簡單，性價比優越。本裝置集合多種控制方式，再現實際工業現場使用的控制手段，并提供用戶更友好的二次開發接口。
過程控制實驗設備可滿足"自動調節原理"，"過程控制"，"控制儀表"，"自動檢測技術與傳感器","計算機"及相關課程的教學實驗需求；可作為有關企業技術人員、儀表操作人員、系統運行監控人員的實習、培訓實驗設備。
二、產品結構與特點：
1、分體式設計，模塊化組裝式結構，可以根據不同的需要選擇、PLC控制，儀表控制,模擬PID控制和計算機控制組成不同的控制系統。含有常規水箱檢測控制裝置、鍋爐加熱裝置。
2、二水箱配置；雙路供水系統。
3、實驗柜完全敞開設計，內部器件全部可視，有利直觀教學和維護。
4、人性化設計，配有儲水箱，進排水自控裝置，減輕實驗人員勞動強度。為實驗文明操作提供條件。
5、裝置的儀表、部件均選用現代化技術工業級產品，智能化程度高。精度好，規格多樣。有利直觀教學和拓寬學生工業現場知識。為以后走上社會打好結實基礎。
6、安全度高，系統配有漏電保護，帶保護套的專用實驗電源連線，及溫控箱防止無水加溫自動控制等，力求保護人身、設備安全。
7、開放度好，在教師指導下，學生可觀察、可自己動手參與操作、可自行編程進行驗證、可根據記錄的實時曲線進行理論分析等。
8、鍋爐加熱程控保護系統：
（1）加熱電路加有保險管進行過載保護，并具有防干燒保護功能；
（2）鍋爐加熱內膽加由水位液位保護裝置，水位不達到一定的高度，控制系統不能控制可控硅調壓器工作。
*9、系統采用電動控制與氣動控制和混合控制方法，可實踐氣動PID與電子PID不同特點研究
三、系統技術參數:
1.工作電源：?jiǎn)蜗嗳€ 220V±5% 50Hz；
2.整機容量：<5KVA
3.控制信號：電壓0～5V；電流4～20MA;
4.外形尺寸：2000mm×730mm×1600mm
5.上位計算機組態軟件
6.可以同時對三個參數進行采集，比如，一組測流量，一組測溫度，一組測壓力；
四、基本配置
序號 | 名 稱 | 規格、參數 | 數量 |
|
1 | 實訓平臺 | 實訓對象臺架全部采用不銹鋼框架。 | 1套 |
|
2 | 實訓屏 | 提供實驗所需的單相AC220V電源，總電源由帶漏電保護的電網電壓由一只指針式交流電壓表監示。并設置有執行元件輸入輸出接口、模擬量信號輸入輸出接口。所有信號接口均采用國際標準的IEC信號接口。執行機構接口有單相可控硅移相調壓裝置、三相不銹鋼磁力泵及電加熱管組成。并將對象系統各傳感器檢測及執行器控制信號同面板上的插座相連，便于學生自己連線組成不同的控制系統。 | 1套 |
|
3 | 控制對象 | 包括2只上水箱、下水箱和儲水箱。上、下水箱采用優質有機玻璃，結構包括緩沖槽、工作槽、出水槽，用以完成液位相關實驗，水箱采用優質有機玻璃，水箱底部均接有壓力傳感器。儲水箱由不銹鋼板制成 不銹鋼溫控實驗箱1只 由加熱箱、加熱環、Pt100、溫度變送器組成，加熱箱內無水?dāng)嚯姳Ｗo(hù)裝置，也防止溫度干燒。 | 1套 |
|
4 | 智能電動調節閥 | 工作電壓 24VAC，輸入電流4-20mA | 1只 |
|
5 | 單相泵 | 無泄漏，低噪音，單相 220VAC，90W。 聲音比較小，有利于實驗室保持安靜，工作的穩定性非常好。 | 1臺 |
|
6 | 溫控調壓模塊+散熱器 | 全隔離單相交流可控硅調壓模塊；控制信號：4-20mADC。 | 1套 |
|
7 | 擴散硅壓力變送器（液位） | 0.5級精度；輸出信號：選4-20mADC（二線制）；接頭及外殼材料： | 2只 |
|
8 | 壓力變送器 | 選0.5級精度；輸出信號：選4-20mADC（二線制）；接頭及外殼材料： | 1只 |
|
9 | Pt100溫度傳感器及溫度變送器 | Pt100：A級；溫度變送器：0.5級精度，0-100℃。 | 1套 |
|
10 | 渦輪流量計及流量變送器 | （1）量程：選0-1200L/h； （2）輸出信號：4-20mADC；（3）精度：0.5級。 | 2套 |
|
11 | PID調節器控制 | 硬件模擬PID控制掛箱由給定信號源、比例積分微分設定旋鈕以及PID調節回路組成，以上組成部分均由硬件給出動作，可完成單/雙閉環控制實驗。 | 2臺 |
|
12 | 智能儀表控制系統 | AI 808P智能儀表 | 2臺 |
|
13 | 電磁閥 | 電磁閥作為電動調節閥的旁路，可以實現階躍和脈沖干擾，通過手動閥開度可調節階躍和脈沖干擾的大小。 | 1只 |
|
14 | 氣動調節閥 | 接口DN：15 信號壓力：0.3MP，電源220V 信號：4-20MA | 1套 |
|
16 | 接導 | 護套疊插式連 | 1套 |
|
17 | 網絡型控制平臺 |
| 1套 |
|
18 | 給排水系統工程仿真教學軟件 |
| 1套 |
|
五、PLC配置
序號 | 名 稱 | 規格、參數 | 數量 |
|
1 | 電腦桌 | 型材和鈑金結構，用于放置計算機，下方裝有萬向輪。尺寸：560mm×600mm×1020mm。 | 1張 |
|
2 | 三相泵 | 無泄漏，低噪音，三相220VAC，180W，揚程8米。 | 1臺 |
|
3 | 交流變頻控制 | 采用西門子公司的V20 0.37KW型變頻器，控制信號輸入為4～20mADC或0～5VDC，交流220V變頻輸出用來驅動三相磁力驅動泵。 | 1臺 |
|
4 | PLC控制系統 | 采用西門子S7-200 SMART主機CPU SR20(自帶以太網通訊口)，配置一個4入/2出模擬量模塊EM AM06，可完成所有單通道輸出、多通道輸入控制實驗。 | 1套 |
|
5 | 上位機軟件 | 擁有完善的編程軟件、過程裝置管理軟件及上位監控管理軟件，配備MCGS工控組態軟件（DEMO），單片機數據采集與算法控制軟件， PLC編程軟件： MCGS工控組態軟件 每套過程控制實驗裝置需配置一臺上位監控PC機，在智能儀表控制與PLC控制系統的PC機上安裝有MCGS工控組態軟件，能夠?qū)υO(shè)定值、輸出值、P、I、D及各類可寫參數進行操作，觀看動態變化棒圖顯示、測量值實時曲線等。 | 1套 |
|
6 | PLC編程軟件 | PLC的編程環境軟件，通過通訊電纜線使PLC與計算機使用本軟件建立通訊關系后，使用本軟件可以對PLC的所有功能進行編程，對編寫好的程序進行下裝，對已運行程序進行在線編程或監控等。 | 1套 |
|
7 | 電腦 | 聯想I7-9700/8G/1T/2G獨立顯卡/ DVDRW/23.8英寸 | 1臺 | 自備 |
六、系統能完成的實驗項目
1、實驗裝置的基本操作與儀表調試
2、壓力變送器的零點遷移和性能測試實驗
3、單容自衡水箱的對象特性測試實驗
4、雙容自衡水箱的對象特性測試實驗
5、溫度位式控制實驗（智能儀表控制、PLC控制）
6、溫度連續控制實驗（智能儀表控制、PLC控制和模擬PID控制）
7、智能儀表控制實驗
8、單容水箱液位控制實驗（PLC控制和模擬PID控制）
9、雙容水箱液位控制實驗（智能儀表控制、PLC控制和模擬PID控制）
10、流量定值控制實驗（智能儀表控制、PLC控制和模擬PID控制）
11、單容水箱壓力PID控制實驗（智能儀表控制、PLC控制和模擬PID控制）
12、單回路控制系統的質量研究
13、串級控制系統連接實驗
14、液位串級PID控制實驗
15、計算機控制系統
16、單片機控制系統
17、PLC上下水箱液位串級控制實驗--利用通訊電纜、MCGS組態軟件
18、液位流量串級控制實驗--利用通訊電纜、MCGS組態軟件
19、氣動調節閥的使用PID實驗。
