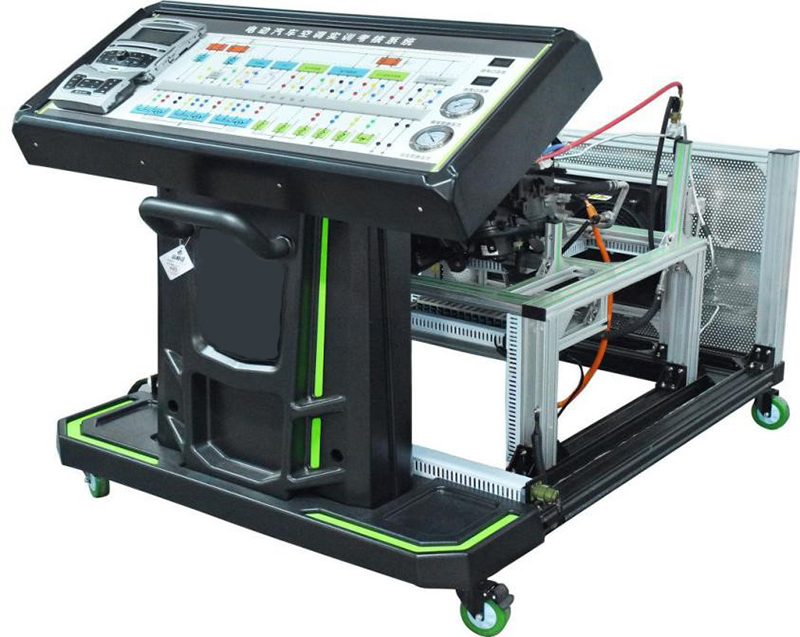

SBQC-11純電動汽車電動空調系統訓練臺
一、 產品組成要求:
1、控制部分：空調電子控制單元、控制面板。收音機及顯示屏等。
2、空調原件部分：汽車空調及PTC暖風系統。
3、檢測與應用：面板噴繪彩色原理圖雙向檢測端子。
4、故障設置部分
配置網絡在線考試系統（提供計算機軟件著作權登記證書復印件并加蓋生產廠家公章）：
網絡在線考試系統采用安卓系統與藍牙無線網絡為基礎，集成故障設置、APP軟件可在任意安卓系統的智能手機或平板電腦上運行。系統主要由無線故障設置系統和觸摸屏的故障考核系統兩部分組成，教師在講課時，用帶安卓系統的手機或平板電腦遠程無線設置故障，方便教師教學講課。學生考核可在觸摸屏故障考核系統上完成。
4.1配備5寸觸摸控制屏：觸摸屏內安裝考核管理系統軟件，具有教師登錄界面和學生登錄界面，教師登錄界面配有考核故障設置、考核時間設置、登錄密碼設置、考核成績查詢、用戶信息設置功能。
4.2通過智能化故障設置器對設備相關控制線路進行斷路故障設置，通過所設置的故障對設備進行故障診斷與排除:斷路故障設置可以設置最少20路的故障,虛接故障設置可以設置最少20路的故障,短路故障設置可以設置最少6路的信號對地短路故障。（注:此實訓臺只用斷路故障功能）
4.3故障名稱設置功能可以把故障名稱自定義編輯命名,所有故障設置界面都具有"全部設置""全部清除"功能。
4.4故障設置器板采用LM2596S電源芯片輸入輸出做反接保護處理，主控制芯片采用雙12C5A08S2系列單片機，采用SRA-12VDC-CL大電流繼電器作為故障設置開關，繼電器使用ULN2803APG芯片控制線圈引腳。故障設置器所有故障點都安裝故障指示燈并能夠外接，每塊故障設置器板都預留啟動控制接口方便功能拓展。
4.5故障設置器具有可拓展功能，最大允許擴容的100路故障。故障設置器主通訊板尺寸長153mm寬86mm，繼電器板長205mm寬177mm。
二、產品規格與工藝要求:
1、外形尺寸（長*寬*高）：≥1320mm×1000mm×1100mm
2、工作電壓：DC 12V DC 653V
3、整體臺架采用啞光黑色3mm厚ABS吸塑包裹工藝結構美觀大方、有足夠的機械強度，整體高度1050mm寬1406mm長560mm吸塑R角處可一保證最小厚度大于2mm，可以出具《組合式ABS吸塑框架-XS001》檢測報告。（提供權威機構出具的產品質量檢測報告復印件并加蓋生產廠家公章）
4、底座ABS吸塑罩蓋長1406mm寬327mm高80mm（檢測報告上有體現），罩蓋采用三面折彎包裹拔模角度為95°最大R角為10mm拔模角度為5°，罩蓋上兩側設有凹型物料放置空間，兩側加裝兩個橙色L型ABS裝飾條。
5、臺架后立柱使用組合式啞光黑色3mm厚ABS吸塑罩蓋長600mm寬60mm高823mm配合間隙≥2mm，邊角R115mm拔模角度為3°，邊緣設有L型對接卡槽用于與前立柱結合，內部加裝40mmX40mm方鋼作為骨架，后吸塑罩蓋設計為流線型長蓋，立柱上部與下部的角度為88°，
6、臺架前立柱使用組合式啞光黑色3mm厚ABS吸塑罩長607mm寬160mm高772mm配合間隙≥2mm，邊角R115mm拔模角度為3°，邊緣設有L型對接卡槽用于與后立柱結合，前立柱罩蓋中間位置設計有l(wèi)ogo凹槽，logo槽外圍配置7mm深藝術U型槽作為裝飾，兩側配置橘黃色裝飾條，前立柱底部設有口子型外設預留孔，可以安裝制動踏板、油門踏板等機械裝置。前吸塑立柱上部預留φ32mm把手安裝孔，吸塑臺架配置U字形臺架拉手，拉手采用高強度鋼管焊接而成把手外面包裹高仿耐磨皮革，皮革采用黑色高韌性尼龍線編花縫接。
7、操控面板采用黑色啞光3mm厚ABS吸塑一次成型，外部尺寸長1200mm寬520mm高131mm，中間操控板安裝位置尺寸長1086mm寬406mm，邊角R為5mm拔模角度5°，吸塑操控面板上面邊緣設有11mm高一字型流線裝飾條紋凹凸別致美觀大方。操控面板吸塑內部配置高強度鋼骨架，用于與吸塑立柱連接并固定操控面板。
8、多功能防護罩采用啞光黑色3mm厚ABS吸塑一次成型，長1350mm總寬100mm邊緣寬度35mm高510mm，邊角R10mm拔模角度為3°。多功能防護罩外型為金子塔樣式，中加位置可放置logo，整體防護罩面用四個流線型骨架分為四個區域，下面區域?yàn)殚L(zhǎng)35mm寬8mm蜂窩狀通氣孔，左側和右側區域?yàn)?mm寬漸變型長條通氣孔。左右區域通氣孔最上部設有6mm深凹槽可安裝橙色裝飾條。上部區域設有6mm深一字型流線槽用于增加機械強度和裝飾。
三、產品功能要求:
1、展示功能：將原車的空調系統部件拆下，合理的布置在鋁型材臺架上。所有部件清晰可見，對原理學習有很好的幫助。
2、運行功能：設備連接于動力驅動系統上，打開點火開關，當儀表顯示OK字樣時，設備就可以運行空調系統，充分展示空調系統的工作過程。 配置有兩塊壓力表，低壓表和高壓表，不同的時期顯示不同的壓力?？刂泼姘迳嫌锌照{(diào)的工作模式開關可在常規模式及經濟模式下進行轉換。鼓風機調節開關使鼓風機在一定的范圍內無極變速轉動。出風模式開關調節出風方向。
3、檢測功能：實訓考核系統面板上安裝有雙向檢測端子，可直接在面板上檢測空調系統各電路元件的電信號，如電阻、電壓、頻率信號等。
4.診斷儀檢測：設備支持通用汽車診斷儀及專用汽車診斷儀的檢測，可以進行系統的版本信息讀取、故障存儲器的讀取、故障碼的清除、數據流的讀取，顯示數值準確無誤。
5、能與電動汽車電池管理實訓考核系統、電動汽車驅動電機實訓考核系統、電動汽車主控制器實訓考核系統、電動汽車電動助力實訓考核系統和電動汽車車身電器實訓考核系統配套使用。
四、教學及實訓項目:
1、空調實訓系統構成原件認知。
2、空調系統壓縮機的工作原理。
3、空調實訓系統制冷劑制冷的工作原理。
4、調實訓系統送風系統原件構成及工作原理。
5、空調實訓系統高低壓數值顯示參數
6、空調PTC加熱器的工作原理
7、空調的控制面板的應用
8、空調制冷劑的加注
9、空調的線路檢測
10、空調的故障分析
11、空調的汽車診斷儀檢測
五、軟件功能要求：
1. 純電動汽車電動空調數字理實一體綜合管理教學軟件系統與純電動汽車電動空調實訓臺配合使用，采用C/S架構開發，各使用終端與主操控端采用WIFI無線數據通訊，最大數據連接點能夠達到100個。
2.教師端功能要求：建立學生檔案管理模塊，具備添加、修改、刪除檔案信息，檔案錄入時由人臉識別錄入功能。檔案管理信息包含該學生以往理論考試成績和實訓考核成績，所有成績信息可隨時打印。實訓設備管理模塊能夠編輯實訓設備的檔案信息，具有添加、修改、刪除等功能，實訓設備檔案信息包含實訓設備累積運行時間、每次運行的開始和結束時間日志、操作設備的人員等信息，在設備使用的保養及管理等方面發揮著重大的作用。
3.教師端的每臺設備上都設有維修日志模塊，此模塊可以記錄實訓設備先在是否完好是否需要修理、維修的各項記錄。設有低電量報警模塊，在設備正常運行過程中如發生供電電壓低于設定電壓時，平臺會自動發出報警，提示具體發生欠壓的實訓設備?？梢越o所有管控的設備設置故障，設置故障的故障類型包含斷路故障、虛接故障、短路故障。故障設置可以通過圖形化界面直接對線路設置所需要的故障類型，通過下發實訓操控指令時，對應的實訓設備完成自動設置故障。
4.學生端故障訓練模塊，由教師端下發實訓訓練內容后學生可根據故障引導排除流程進行實訓操作，故障引導排除流程中包含該故障內容的電路圖、微課、插頭或線路圖片等資源，點擊檢修步驟可查看該故障案例的檢修方法，檢修視頻基于實車真人檢修為引導，視頻微課程內容包括故障原因的真實展現，診斷執行的方法、故障結論分析等，視頻操作過程中實訓設備、工具、量具、教學場景與一體化教具完全匹配。
5.學生端實訓考核模塊，由平臺教師端對授權設備設置考核考核內容故障。學生在該模式下需要填寫電子版的故障排除步驟及需要測量的數據信息，該考核模板參考各界國賽表格為藍本，當點擊考核開始后系統將自動記錄操作時間及故障排除結果。完成考試后系統自動將時間信息、學生信息、考核內容信息、學生填寫信息等生成考核結果試卷并自動保存到該學生檔案信息下。
6.純電動汽車電動空調數字理實一體綜合管理教學軟件系統可與插汽車電池管理實訓臺、汽車電動轉向?qū)嵱?xùn)臺、汽車車身電器實訓臺、汽車驅動電機控制實訓臺等聯動實訓臺配置的綜合管理教學軟件系統集成運行。
