SB-WLC施耐德PLC實訓平臺
一、概述
施耐德PLC實訓平臺、PLC控制技術實訓室設備主要面向電氣自動化、工業機器人、機電一體化和智能控制技術專業。PLC實訓室擁有可編程技術實訓裝置，每套實訓裝置包含品牌：施耐德Modicon M241系列PLC模塊、接線端子模塊、電源模塊、按鈕與指示燈模塊、觸摸屏模塊等?？蛇M行可編程控制器原理與應用課程的基礎性實驗實訓，實驗實訓包括硬件接線、程序編制與調試、觸摸屏等。

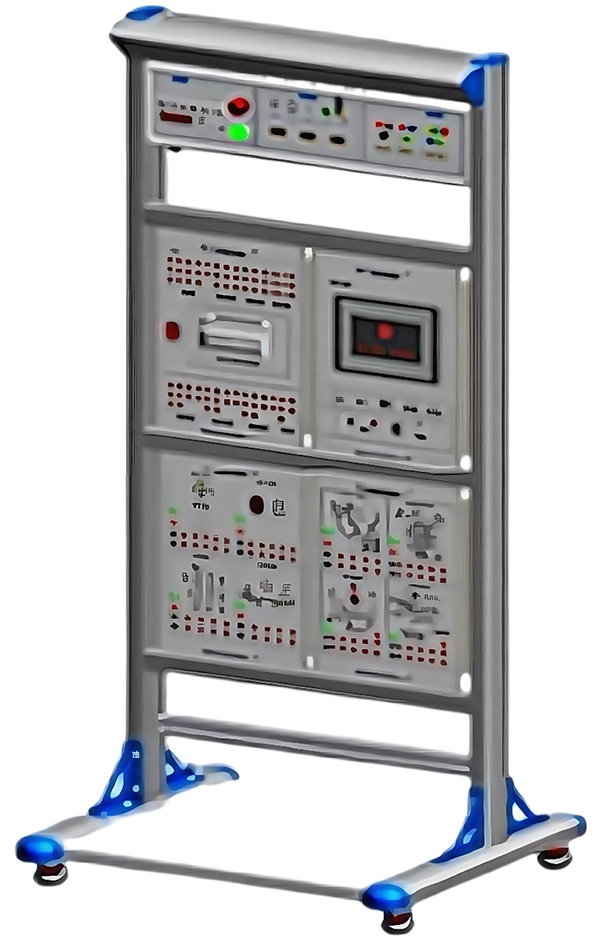

參考圖以實物為準
1) 平臺尺寸約為W825mm×D685mm×H1800mm(±20mm)，滿足基本使用空間需求，兼顧教學環境的可移動性和布置的靈活性。
2) 平臺采用型材立柱設計，立柱所用材料性能需滿足或優于4590鋁型材標準，并采用高強度鋁合金制造，截面尺寸滿足或優于45mm×90mm，壁厚≥2.0mm，主體結構由四個面構成。底面配備兩條平行T型槽，單槽寬度≥10.2mm，槽中心間距45mm(±2mm)，支持模塊化裝配需求；左右兩側采用全封閉面設計，有效提升型材抗扭性能；頂面創新融合封閉面與R183°(±2°)弧面造型，配合兩側45°倒角工藝，兼顧結構強度與流線美感，表面采用陽極磨砂工藝，具有優異的防腐蝕能力和美觀度。
3) ▲平臺設有三個主要功能區：頂部用于安裝電源模塊，中部為可更換不同實訓模塊的實訓區域，底部則用于安裝執行運行模塊，實現多場景的實訓需求。
4）平臺頂部配置了LED照明燈，采用專用C型弧角鋁合金型材，前部裝備白色漫反射蓋板，光線以45度角向下照射，表面還粘貼印有設備信息的高強度磁白色耐磨PVC，確保照明和標識功能兼顧。
5) 底部帶有可調節萬向腳輪，可通過調節駐停腳杯使萬向輪與地面接觸，以便靈活移動或定位；當駐停腳杯下降時，則能固定平臺并補償0-30mm的地面不平度，確保平臺在工作時穩定。
二、電源島
（1）模塊尺寸約為W729mm×D95mm×H155mm(±10mm)；
（2）安全保護：具有漏電壓、漏電流、過載、短路、接地保護功能，安全符合國家標準
（3）結構：由箱體和面板組成，采用滿足或優于Q235冷軋鋼板折彎后焊接而成，表面靜電噴塑處理，文字符采用現代UV打印技術處理，使面板標識清晰且經久耐用。
（4）交流電源：三相四線 380V交流電源經漏電保護開關后給工作臺供電，設有保險絲保護，控制屏的AC380V、AC220V供電由急停和啟停開關控制、提供工作臺所需要的交流工作電源；
（5）直流電源：支持≥90-264VAC電源輸入，DC24V輸出(可調范圍≥24~28VDC)，最大輸出電流≥6A，輸出功率≥150W；電壓精度≤±1.0%；帶短路保護及自動恢復功能；
（6）電源輸出端采用安全端子及螺釘端子兩種輸出方式，方便不同方式接線。
3、模塊安裝屏
1）由三條4080型材與4590立柱連接而成。
三、控制模塊
1、施耐德PLC模塊 數量：1套 (PLC控制器及IO擴展模塊由學校提供)
品牌：施耐德
型號：Modicon M241
1）電壓：AC220V；
2）數字量輸入≥14點，數字量輸出≥10點/晶體管型；
4）編程接口：mini USB-B12
5）通訊接口：內置兩個RS-485串行通訊口，支持Modbus協議
6）擴展能力：內置24點I/O的控制器TM218LDA.24DR.N最多可以擴展4個擴展模塊；內置40點I/O的控制器
7）功能特點：內置模擬量I/O、高速計數輸入、脈沖輸出和以太網通訊等功能，滿足多種控制需求12
8）運行狀態切換：集成一個運行/停止開關，用于切換控制器的狀
9）拓展模塊輸入輸出接口采用通過高絕緣性安全型接線柱引出，以便于學員接線。
10）掛箱采用標準結構，與PLC綜合實訓平臺匹配
2、觸摸屏模塊 數量：1套
品牌：威綸通
型號：MT8072IP
1）通用型觸摸面板，顯示器：7"TFT；分辨率：800*480；亮度：350；對比度：500:1；背光類型：LED；背光壽命：大于30000小時；色彩：16.2M;類型：4線電阻式;閃存(Flash)：128MB;內存(RAM)：128MB; RISC 5280MHz處理器;以太網接口：10/100 Base-T;串行接口：COM1 RS-232，COM2 RS-485 2W/4W;輸入電源：24±20%VDC;功耗：1000mA@24VDC;符合CE認證標準；
2）支持FX3U-32M、S7-1200/1500 PLC；
3）含連接FX3UPLC通信數據數、以太網通信線。
3、變頻器模塊 數量：1套
品牌：施耐德
型號：ATV610
1) 功率：0.75KW；
2) 額定輸出電流：2.1A；
3) 過載額定電流：150% 60s, 200% 3s(反限時特性)；
4) 額定輸出電源：3相380~480V；
5）控制方式：V/f、無 PG 矢量控制、轉矩控制；
4、電機模塊 數量：1套
1）模塊采用獨立結構方式設計，鈑金支撐底板，兩邊安裝鋁合金U型拉手；
2）三相異步電動機：AC380V/Y,轉速1400r/min,功率180W；機電末端安裝轉盤模擬負載。
5、信號模塊 數量：1套
1）輸入元件：8個按鈕（紅綠黃多色）、2個旋鈕開關、2個急停按鈕；配套端子、標識，所有元器件引線到端子上；所有元件安裝在一個模塊上，以方便安裝、維護。
2）輸出元件：8個DC24V指示燈（紅綠黃多色）；配套端子、標識，所有元器件引線到端子上；所有元件安裝在一個模塊上，以方便安裝、維護。
四、PLC控制基礎模塊
1）不限于電機線路控制、七段譯碼器顯示、天塔之光控制、小車運動控制、水塔水位自動控制、成型機控制、自控軋鋼機控制、多種液體混合控制模塊。
2）面板含有文字標識符號,相關信號端口通過內部接線引至K2型安全式香蕉插孔上。
3）模塊尺寸為長≥450mm、寬≥330mm，高≥95mm，與實訓臺完全匹配，采用標準結構，由厚度為1.5mm的鋼板一體式鈑金制成。鋼板經過激光切割、開孔、焊接和打磨等工藝精細加工，焊接面平整光滑。支撐架外表面經過磷化、酸洗等防銹工藝處理，表面采用磁白色粉末靜電噴涂，并通過紅外高溫快速固化，確保整體均勻平整，堅固耐用。
