SBZCX-01B型電工技術創新實訓裝置
一、設備概述
電工技術創新實訓裝置適用的專業有電氣類、電子類、機械類、機電類及一般工程類專業的<模擬電子技術>、<數字電子技術>、 <電工基礎>、<電路原理>、<電路與磁路>、<電工學>、<電力電子技術>、<電機及拖動技術>等多門課程的綜合應用、創新實訓要求。并可進行相關課程的課程設計，畢業設計以及電工、電子產品研制。
電工創新實訓模塊為磁吸式塑料有機盒及PCB板構成，且包括多個組合模塊，為學生提供了一個進行綜合應用、創新實訓，可充分發揮學生潛能的完全開放的平臺。

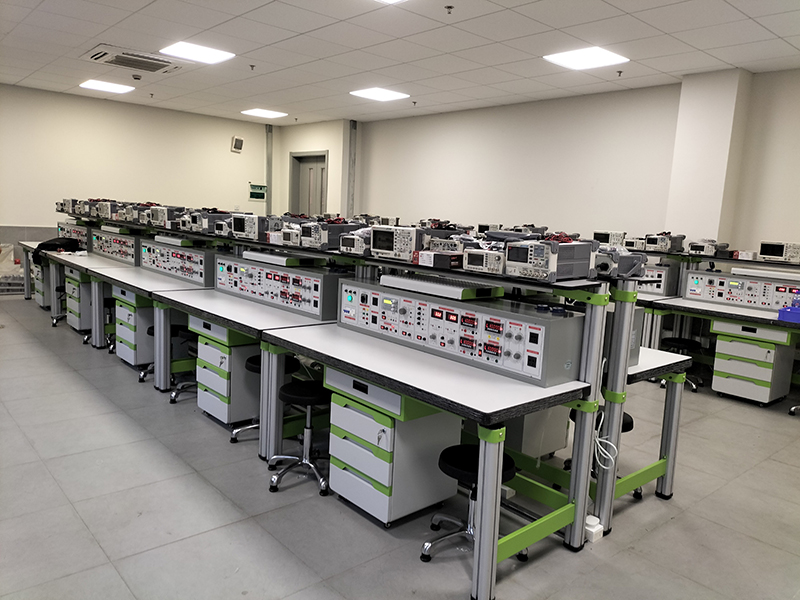

實訓裝置參考圖片

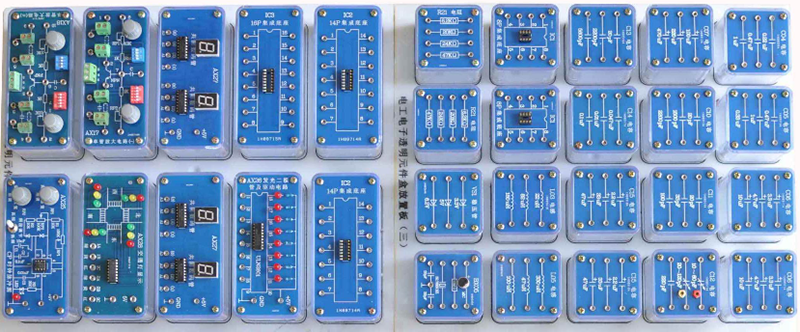

磁吸式電工元件盒示例
二、電工技術創新實訓設備技術指標
1.工作電源：三相五線 AC 3800V±10% 50Hz
2.溫度：－10～40℃；環境濕度：≤90%（25℃）
3.外形尺寸：長×寬×高=1600×700×1300㎜
4.整機功耗：≤1.0KW
5.安全保護措施：具有接地保護、漏電保護功能，安全性符合相關的國標標準。采用高絕緣的安全型插座及帶絕緣護套的高強度安全型實驗導線。
三、電工技術創新實訓設備功能特點
1、由驗證書本知識，轉向綜合應用書本知識，實驗、實訓安排以培養能力為主線，以技術應用為目標，接近生產實際。
2、由學生獨立自主去搭建實驗、實訓電路，各種模塊精心配置，有多個應用組合部件，模塊采用磁吸式塑料有機盒，兼作實物示教，一舉多得。電工電子單元模塊包括實訓指導書項目所需的單元，還為學生可能進行的創新與探索，配置了較齊全的單元。
3、電工技術創新實訓裝置提供了齊全的各種電源及信號源，以及各種儀表，為學生提供了一個完全開放的，可充分發揮創新潛能的平臺，在此平臺上，可以做電工電子產品線路的安裝調試和排故，還可做技能競賽、課程設計、畢業設計和科技開發；而且模塊維修方便，可放手讓學生操作、試驗，無后顧之憂。
4、電工技術創新實訓裝置配套電工技術綜合應用創新實訓項目，均經過反復斟酌、精心配置；其中有許多電工電子產品線路，不僅有利于知識的實際應用，而且可以大大提高學生的學習興趣。
四、電工技術創新實訓設備各個功能模塊單元功能構成：
裝置由實訓主機箱、儀器架、磁吸式實訓基座、實驗桌、移動矮柜、磁吸式透明創新實驗?zāi)K（所有磁吸式透明創新實訓模塊儲存在特制的磁吸式底板上，便于管理）、學生凳等組成。電工技術創新實訓裝置支架與實訓桌可組合、可拆裝。
（一）實訓主機箱部分介紹：實訓主機箱箱體采用鐵質雙層亞光密紋噴塑結構，鋁質面板。左邊是安全控制、交直流電源、信號源、測量電表、日光燈接線端口等；主機箱控制面板左右及背部配有多組外部?jī)x器交流工作電源插座。
1、三相交流電源模塊
提供三相固定380V交流電源，三相固定220V交流電源及單相0～250V連續可調交流電源，配備1臺單相調壓器，規格為0.5kVA/0～250V。380V交流電源輸出處設有過流保護，相間、線間過電流及直接短路均能自動保護。配有一只指針式交流電壓表，通過波段開關切換可指示三相固定380V交流電源輸出電壓。
設有一路AC380V和多路AC220V交流電源接口，可為外配儀器設備提供工作電源。
2、低壓交流電源模塊
電壓3－24V分七檔可調，分3V，6V，9V，12V，15V，20V，24V輸出，最大輸出電流1.5A，同時提供雙17V帶中心抽頭變壓器一只。
3、穩流穩壓電源模塊
3.1.提供0～220V連續可調直流電源，電源輸出處設有短路保護措施。
3.2.雙路輸出電壓均為0～30V，由多圈電位器連續調節，具有預設式過流過載保護功能，輸出最大電流為2A，每路電源輸出有0.5級數字電流表、電壓表指示。
3.3.直流電源包括±15V、±12V及±5V等六路電源。
★4智能型交直流測量?jī)x表模塊
4.1、智能交流電壓表1只:測量范圍：0-1000V,設置1V/10V/100V/1000V四量程，六位數碼顯示測量值。儀表采用現代化技術，數碼中文顯示，具備智能化、數字化，上位機通訊功能，通過按鍵能夠?qū)x表進行設置操作,量程手動、自動切換模式、校準、調零、濾波級數設置、通信地址設置、超量程自動報警提示及保護等功能。硬件部分整體性強，集成度高，采用表貼工藝制作，工業塑料外殼，面板嵌入安裝，使用穩定，容易更換和升級維護。
4.2、智能交流電流表1只：測量范圍：0-5A, 設置10mA/500mA/5A三檔量程，六位數碼顯示測量值。儀表采用現代化技術，數碼中文顯示，具備智能化、數字化，上位機通訊功能，通過按鍵能夠?qū)x表進行設置操作,量程手動、自動切換模式、校準、調零、濾波級數設置、通信地址設置、超量程自動報警提示及保護等功能。硬件部分整體性強，集成度高，采用表貼工藝制作，工業塑料外殼，面板嵌入安裝，使用穩定，容易更換和升級維護。
4.3、智能直流電壓表1只:測量范圍：0-1000V,設置1V/10V/100V/1000V四檔量程，六位數碼顯示測量值。儀表采用現代化技術，數碼中文顯示，具備智能化、數字化，上位機通訊功能，通過按鍵能夠?qū)x表進行設置操作,量程手動、自動切換模式、校準、調零、濾波級數設置、通信地址設置、超量程自動報警提示及保護等功能。硬件部分整體性強，集成度高，采用表貼工藝制作，工業塑料外殼，面板嵌入安裝，使用穩定，容易更換和升級維護。
4.4、智能直流電流表1只：測量范圍：0-5A,設置10mA/500mA/5A三檔量程，六位數碼顯示測量值。儀表采用現代化技術，數碼中文顯示，具備智能化、數字化，上位機通訊功能，通過按鍵能夠?qū)x表進行設置操作,量程手動、自動切換模式、校準、調零、濾波級數設置、通信地址設置、超量程自動報警提示及保護等功能。硬件部分整體性強，集成度高，采用表貼工藝制作，工業塑料外殼，面板嵌入安裝，使用穩定，容易更換和升級維護。
4.5、多功能交流參數表1只：功率測量精度0.5級，功率因數測量范圍0.3-1.0，電壓電流量程為450V和5A。六位數碼顯示有功功率、無功功率、總功率、功率因數、電壓、電流、負載類型，負載類型：L、R、C。儀表采用現代化技術，數碼中文顯示，具備智能化、數字化，上位機通訊功能，通過按鍵能夠?qū)x表進行設置操作,量程手動、自動切換模式、校準、調零、濾波級數設置、通信地址設置、超量程自動報警提示及保護等功能。硬件部分整體性強，集成度高，采用表貼工藝制作，工業塑料外殼，面板嵌入安裝，使用穩定，容易更換和升級維護。
★5、DDS功率輸出函數發生器：
1）采用直接數字頻率合成（DDS）產生高精度正弦波，方波和三角波。采用大屏幕LCD顯示輸出頻率、波形，衰減值。
2）正弦波輸出幅度≥10V,輸出阻抗50Ω，失真度<1%（0.1HZ-- 1KHz）。
3）頻率范圍: 0.1HZ~3MHz, 采用鍵盤直接輸入數字設定頻率。
4）輸出幅度采用電位器調節，正弦波輸出具有20db,40db衰減。
5）方波占空比可調, 調節范圍：1%-99%調節；方波和三角波采用TTL電平輸出。
6）頻率計最高測量范圍100MHz，自動換檔。
6、日光燈接線端口。
（二）儀器架：儀器架置于實訓臺頂部，由截面尺寸：70×70mm，由高性能表面氧化的鋁型材、雙面噴塑鋼板及一次成型鋁壓鑄框架連接構件組成（非焊接工藝），外形美觀，結構牢固耐用，放置示波器等測試儀器，實驗過程中使用得心應手。儀器架底部安裝實驗用日光燈管，日光燈接線端口置于實訓主機箱面板上，實訓接線方便，日光燈工作狀態便于觀察。
（三）實訓工具：烙鐵（帶架）斜口鉗，尖嘴鉗，十字螺絲刀/一字螺絲刀等配套工具。
（四）實訓桌：
外形尺寸為1600（長）*700（寬）*1400（高），實驗桌主體結構全部采用高性能表面氧化的鋁型材及一次成型鋁壓鑄框架連接構件，連接構件采用壓鑄成型工藝（非焊接工藝），經機加工、拋丸、噴砂，表面靜電噴涂工藝，安裝方便、快捷，用戶可自行DIY組裝。桌體立柱采用工業鋁型材成型工藝，表面氧化處理，截面尺寸：70×70mm，四面帶槽，槽寬約8mm，端部配套塑料堵頭。實訓桌設有一個抽屜，桌面采用不少于40mmE1級實木板材，耐油耐水浸泡不起泡、不開裂、不褪色，桌面板下設支撐框架，承受力不少于200kg。配備鋼質噴塑儲存柜，儲存柜采用隱藏式拉手，抽屜配有與鋁壓鑄框架連接構件相同顏色裝飾條，儲存柜底部4只高強度萬向可制動PU腳輪，方便移動。實訓裝置整體簡約不簡單，高端大氣，符合現代化產品審美和發展趨勢。
（五）學生凳
1．凳腿采用30×30×1.2mm 的方管；
2．拉管采用 30×30×1.2mm 的方管；
3．凳面采用 240×340×25mm 刨花板貼木紋紙，凳高40cm，凳面與金屬凳架使用大扁頭防刮螺桿和防退螺帽穿越固定；
4．防銹處理：金屬部件均需經酸洗、磷化、表面除銹處理，采用高壓靜電噴塑、高溫烘烤處理，要求附著力強，抗氧化， 不脫剝，光滑美觀，金屬桌體顏色為灰色。
★（六）磁吸式電工透明實訓模塊 (具體可見表二)提供一套磁吸式電工透明實訓模塊（所有磁吸式透明創新實訓模塊儲存在特制的磁吸式底板上，便于管理），可以完成直流電路、模擬電子技術、數字電子技術和電子綜合應用實訓項目。實訓模塊面板采用PCB板制作而成，器件和信號接口均已引至板上的專用插座，實訓模塊裝有四個強力磁吸盤，與"磁吸式實訓基座"配合實訓操作。
磁吸式實訓模塊由透明元件盒及PCB板構成，元件盒是組合式透明元件盒，元件盒單元組采用多元件、典型實訓單元電路、典型傳感器、通用集成電路插座等制成，可根據實訓需要方便地組合成不同的電工電子實訓線路；使實訓具有開放性和創新性，元件盒體由透明有機工程塑料注塑而成，具有示教功能，使使用者能夠觀察到元件形狀和接線方式，有利于教師講解和學生認識；面板采用PCB制作而成，表面清爽、符號線路清晰、表面耐磨損、元件更換容易；面板上標志的元件電路符號采用最新國家標準，具有整體結構緊湊、外形美觀大方、安裝簡單、使用保管方便等特點。導線插孔采用防轉座，導線裝有彈性插頭可在模塊上面插接，以保證可靠連接進行各種實訓；實訓時可根據實訓內容和技能訓練的需要，方便地在"磁吸式實訓基座"任意組合實訓線路，以完成不同的實訓項目等。
五、電工技術創新實訓設備可以完成的實訓項目
1.直流電路：
項目一、電氣儀表的使用和測量誤差的計算；
項目二、 電路元件伏安特性的測繪；
項目三 、未知電阻的測量―非線性電路的研究、白熾燈燈絲溫度的測定及單臂電橋電路的應用（綜合應用項目）；
項目四、 電位、電壓的測定及電路電位圖的繪制；
項目五、 基爾霍夫定律的驗證與應用；
項目六、 常用供電電路特點和電子電路最大功率輸出條件的研究；
項目七、 實際直流穩壓電源和直流穩流電源的研究（綜合應用項目）；
項目八、 疊加定理的驗證與應用―多信號疊加控制電路的研究（綜合應用項目）；
項目九、 戴維南定理和電橋電路的應用―銅電阻溫度計電路的研究（綜合應用項目）
2.交流電路：
項目十、 電阻電感串聯電路（日光燈電路）的分析與研究；
項目十一、 阻容移相電路的應用―調光臺燈電路的研究（綜合應用項目）；
項目十二、 交流電路的功率及功率因數的測量及提高線路功率因數的方法及其意義的研究；
項目十三、 R、L、C元件在交流電路中的阻抗與頻率特性的研究與應用―整流濾波電路的研究 ；
項目十四、 R、L、C串聯諧振電路的；
項目十五、 三相四線制負載電壓，電流的測量 ；
項目十六、 三相三線制對稱負載星形及三角形接法時負載電壓與電流的測定四） 磁路自感、互感與變壓器；
項目十七 、自感系數的測定、電路斷電時電感尖峰電壓的測量及抑制的方法；
項目十八、 互感電路的研究；
項目十九、 單相變壓器特性的研究；
項目二十、 單相變壓器并聯運行特點的研究五） 電路暫態過程；
項目二十一、 一階電路暫態過程的研究；
項目二十二、 微分電路和積分電路及其應用（綜合應用項目）
六、電工技術創新實訓設備的配置
序號 | 產品名稱 | 數量 | 單位 | 備注 |
1 | 實訓桌 | 1 | 張 | 鋁合金框架 |
2 | 實訓主機箱 | 1 | 臺 | 鐵質 |
3 | 磁吸式實訓基座 | 1 | 塊 |
|
4 | 儀器架 | 1 | 套 |
|
5 | 配套工具 | 1 | 套 | 表一 |
6 | 磁吸式透明創新實訓元件盒 | 1 | 套 | 表二 |
7 | 實訓連接線 | 1 | 套 |
|
8 | 儲存柜 | 1 | 個 |
|
9 | 學生凳 | 2 | 張 |
|
10 | 指導書 | 1 | 本 |
|
11 | 配套教學資源 | 1 | 套 | 附件 |
表一：配套工具 |
序號 | 名稱 | 型號/規格 | 單位 | 數量 |
1 | 烙鐵（帶架） | 35W | 套 | 1 |
2 | 斜口鉗 | 6寸 | 把 | 1 |
3 | 尖嘴鉗 | 6寸 | 把 | 1 |
4 | 十字螺絲刀 | 新發 | 把 | 1 |
5 | 一字螺絲刀 | 新發 | 把 | 1 |
表二 :磁吸式電工創新透明元件盒清單（要求儲存在特制的磁吸式底板上，便于管理） |
序號 | 產品名稱 | 型號規格 | 產品代號 | 單位 |
1 | RJ水泥電阻(5W) | 51Ω | R01 | 1塊 |
RX線繞電阻(5W) | 200Ω |
100Ω |
2 | RJ金屬膜電阻(2W) | 330Ω | R02 | 1塊 |
470Ω |
510Ω |
3 | RJ金屬膜電阻(2W) | 330Ω | R03 | 1塊 |
510Ω |
680Ω |
4 | RJ金屬膜電阻(2W) | 1K | R04 | 1塊 |
2K |
3.3K |
5 | 錳銅絲電阻(3A) | 0.1Ω | R07 | 1塊 |
0.2Ω |
0.4Ω |
6 | RJ金屬膜電阻(1/2 W) | 560Ω | R12 | 1塊 |
820Ω |
1K |
1K |
7 | RJ金屬膜電阻( 1/2W) | 10K | R15 | 1塊 |
15K |
27K |
33K |
8 | RJ金屬膜電阻( 1/2W) | 100K | R17 | 1塊 |
270K |
390K |
470K |
9 | CBB聚丙烯膜電容 | 4700 pF | C02 | 1塊 |
0.01μF |
0.022μF |
10 | CBB聚丙烯膜電容 | 0.033μF | C03 | 1塊 |
0.047μF |
0.1μF |
11 | CBB聚丙烯膜電容 | 0.22μF | C04 | 1塊 |
0.47μF |
1μF |
12 | CBB聚丙烯膜電容 | 0.47μF | C05 | 1塊 |
1μF |
0.33μF |
13 | CBB聚丙烯膜電容 | 0.5μF（450V AC） | C08 | 1塊 |
1.0μF（450V AC） |
14 | CBB聚丙烯膜電容 | 2.0μF(450V AC)4.0μF(450V AC) | C09 | 1塊 |
15 | CC瓷片電容 | 20 pF | C10 | 1塊 |
1500 pF |
CBB聚丙烯膜電容 | 2200 pF |
16 | CC瓷片電容 | 20 pF | C11 | 1塊 |
CBB聚丙烯膜電容 | 33 pF |
100 pF |
17 | CBB聚丙烯膜電容 | 0.047μF | C14 | 1塊 |
0.01μF |
0.1μF |
18 | WX線繞電位器（WX050） | 100(5W)(去蓋) | RP1 | 1塊 |
19 | WH碳膜電位器(WH118) | 100K(2W) | RP10 | 1塊 |
20 | 線繞電感 | 電感L=30mH | L01 | 1塊 |
21 | 線繞電感 | 電感L=100mH | L02 | 1塊 |
22 | 單向擊穿二極管(穩壓管) | 1N4728A(3.3V 1W) | VS1 | 1塊 |
1N4733A (5V1W) |
1N4735A(6.2V1W) |
23 | 整流二極管 | 1N4007×4 | VD1 | 1塊 |
24 | 三極管 | TIP42C | VT1 | 1塊 |
BU406 |
散熱器 | ST25×2 |
25 | 三極管 | 9013 | VT3 | 1塊 |
TIP41C |
散熱器 | ST25×1 |
26 | 雙向觸發二極管 | BD3 | VT8 | 1塊 |
雙向晶閘管 | BT135 |
散熱器 | ST25×1 |
27 | 儀表開關 | KN32B | S1 | 1塊 |
28 | 按鈕開關 | AN4 | S2 | 1塊 |
29 | 鈕子開關 | KNX1×2 | S3 | 1塊 |
30 | 白熾燈座 |
| HL1 | 4塊 |
31 | 熒光燈鎮流器 |
| L04 | 1塊 |
32 | 啟輝器 |
| HL3 | 1塊 |
33 | 熔斷絲 |
| FU | 1塊 |
34 | 電流表插座 |
| SW | 4塊 |
35 | 電位器 | 4.7K(WH5)×2 | AX2信號疊加控制單元 | 1塊 |
電阻 | 6.8K/0.25W |
2.7K/0.25W |
3.3K/0.25W |
10K/0.25W |
三極管 | 9013 |
36 | 保險絲 | FU | AX5直流恒壓源 | 1塊 |
二極管 | 1N4007×4 |
電容 | 470μF/50V |
100μF/25V |
0.01μF |
集成 | LM7812 |
散熱器 | ST25×1 |
37 | 穩壓管 | 1N4733A×2 | AX6直流恒流源 | 1塊 |
電阻 | 100Ω/0.25W |
27Ω/0.25W |
510Ω/0.25W |
電位器 | 4K7(WH5) |
三極管 | TIP42C |
散熱器 | ST25×1 |
38 | 直流數字毫安表 | 0～2000mA | AC-A1直流數字毫安表 | 1塊 |
39 | 指針微安表 | 100μA | 1塊 |
40 | EI型殼式變壓器 | 24V/12V | T01 | 1塊 |
41 | C型芯式變壓器 | 24V/12V | T02 | 1塊 |
42 | R型芯式變壓器 | 24V/12V | T03 | 1塊 |
