SBDGY-202M電子基本技能實訓考核裝置
一、產品概述：
電子基本技能實訓考核裝置、電子焊接實訓平臺是模擬電子產品的生產加工檢測過程而設計的技能型實訓系統。設備采用單面雙工位式設計，分為插件、焊接、調試與檢測四個工位，同時配備了電子生產加工檢測儀器，可進行元件整腳、插件、焊接、切腳、補焊、調試、檢測等電子產品生產加工操作模擬。用于培養學生的實際動手操作能力，使學員了解電子產品的制造過程、熟悉電子產品制造工藝，掌握電子產品的操作技能。適用于廣大技工院校及農民工轉移、下崗再就業等的實訓考核。
二、主要技術指標：
1、輸入電壓：單相三線～220V±10% 50Hz
2、電子基本技能實訓考核裝置容量：＜1kVA
3、工作環境：溫度-10℃～+40℃相對濕度<85％(25℃)
4、裝置容量：<500VA
5、外形尺寸：單個實訓臺尺寸為1.6m×0.7m×1.30m。
三、產品結構：

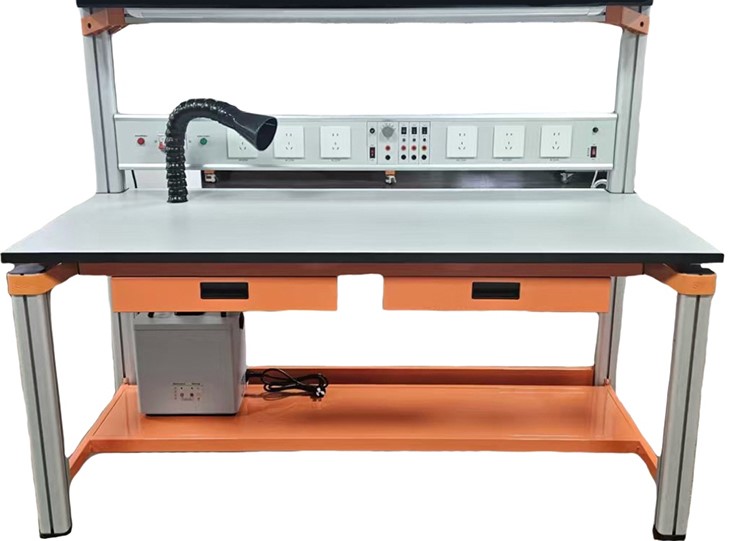

電子基本技能實訓考核裝置由儀器架、電源控制箱、實驗桌、焊錫煙霧凈化機、學生凳等組成。實驗裝置支架與實驗桌可組合、可拆裝。支架與桌腳一體，鋁合金結構。
（一）儀器架：儀器架置于實訓臺頂部，由截面尺寸：70mm×70mm，高性能表面氧化的鋁型材、雙面噴塑鋼板及一次成型鋁壓鑄框架連接構件構成（非焊接工藝），外形美觀，結構牢固耐用。儀器架底部裝有隱藏式扁平形照明LED燈，光源集中柔和明亮，外形美觀。
（二）電源控制箱：電源控制箱特制鋁型材結構，內嵌多組交流220V儀器儀表工作電源插座，并設有獨立漏電保護開關，電源控制箱置于儀器架下部，儀器儀表用電安全方便。并裝有LED燈控制開關。配套固定
l 直流電源：
l 輸出功率1：1.5 V / 3 V / 4.5 V / 5 V / 6 V / 9 V、1A
l 輸出功率：2：5 V / 3.3 V，3A
l 輸出功率3：12 V / 15 V，1A
l 輸出功率4：12 V / 15 V，1A
（三）實訓桌結構：實訓桌規格為1600（長）*700（寬）*1300（高），設有一個抽屜；實驗桌主體結構全部采用高性能表面氧化的鋁型材及一次成型鋁壓鑄框架連接構件，連接構件采用壓鑄成型工藝（非焊接工藝），經機加工、拋丸、噴砂，表面靜電噴涂工藝，安裝方便、快捷，用戶可自行DIY組裝。桌體立柱采用工業鋁型材成型工藝，表面氧化處理，截面尺寸：70mm×70mm，四面帶槽，槽寬約8mm，端部裝有注塑成型配套塑料堵頭。桌面采用25mmE1級三聚氰胺飾面板，桌面板下設支撐框架，承受力不少于300kg。配備2個抽屜，存放元件及工具。實訓裝置整體簡約不簡單，高端大氣，符合現代化產品審美和發展趨勢。
實驗桌后面二支截面尺寸70mm×70mm桌腳向上延伸，與一次成型鋁壓鑄框架連接構件構成（非焊接工藝）牢固的支架，與儀器架、電源控制箱組成一個完整的實訓屏。
（四）焊錫煙霧凈化機1個：雙口滿足每個工位一個，供電電壓AC220V，130W,噪音＜63db,流量250m3/h,3層濾芯。（選配）
（五）靠背椅2張：靠背椅采用結實厚鋼管支架，結實耐用，結構符合人體工程學，久坐不累，亞麻布面質感好。
四、儀器儀表配置
（一）數字示波器1臺（選配）
l 技術參數：
1、帶寬：100M， 1G Sa/s的采樣率，雙通道；
2、8寸高清液晶屏，分辨率不小于800*600， 14*10網格顯示，波形顯示細膩，屏幕顯示支持亮度調節；
3、存儲深度（每次采集波形的記錄長度）不低于40M點；
4、具有自動量程功能，改變輸入信號幅度或頻率，無需手動干預，儀器會自動調節到合適量程（并非自動設置功能）。
5、支持小信號測量 ，在無信號輸出的情況下，示波器本機底噪不超過0.5mV；
6、具有電流測量功能，方便電壓、電流切換測量，電流測量范圍不低于100.0mA/V ~ 1KA/V；
7、最大波形刷新率不低于60000次/秒，支持用trig out輸出測試；
8、支持小信號測量，在無信號輸入的情況下，示波器本機底噪不超過0.4mV；
9、具有USB device，USB host，P/F，LAN等接口；并支持SCPI，Labview通信，支持二次開發，并提供編程手冊。
10、時基精度不低于1ppm，內置6位1ppm精確度頻率計，頻率精度精確到0.01Hz；
11、支持加、減、乘、除、開方、積分、微分、自定義數學運算等運算功能；
12、李沙育波形支持雙屏顯示和三屏顯示兩種模式，三屏顯示可顯示時域波形、李沙育波形以及李沙育波形的相關參數（可顯示頻率、幅度、相位差等參數），并支持XY模式下光標測量。
13、配置不少于峰-峰值、平均值、均方根值、周期均方根值、游標均方根值、頻率、周期、工作周期、最大值、最小值、頂端值、底端值、幅度、過沖、預沖、上升時間、下降時間、相位、正脈沖、負脈寬、正占空比、負占空比、延遲A→B↓ 、延遲A→B↑ 、正脈沖個數、負脈沖個數、上升邊沿個數、下降邊沿個數，F(xiàn)RF、FFR、FRR、FFF、LRR、LRF、LFR、LFF、面積、周期面積等38種自動測量項；
14、具備不少于邊沿、視頻、脈寬、斜率、欠幅、窗口、Timeout、第N邊沿等觸發類型，支持邏輯觸發，總線觸發（I2C、SPI、RS232、CAN）及可選配解碼功能；
15、支持與信號發生器，電源，萬用表組建互聯網實驗室管理；
16、外形尺寸：340mm(長)x177mm(高)x90mm(寬)
（二）數字萬用表 （2臺）（選配）
五、技術參數：
1、3 5/6位測量精度
2、直流電壓：0-1000V
3、交流電壓:0-750V
4、直流電流:0-20A
5、交流電流:0-20A
6、電阻:0-60MΩ
7、電容:0-60Mf
8、具有頻率 、占空比、溫度等功能。
9、交流帶寬：(20 - 1000) Hz
10、電壓最高可測量1000V
11、支持NCV非接觸電壓感應
12、 標配真有效值、自動量程功能
13、外形尺寸(W×H×D)：190 x 90 x56 (mm)
六、配套實訓工具（每臺2套）
l 配備常用工具：剝線鉗1把、尖嘴鉗1把、小十字螺絲刀1把、大十字螺絲刀1把、小一字螺絲刀1把、大一字螺絲刀1把、小鑷子1把、剪刀1把、恒溫電烙鐵及烙鐵架1套、焊錫絲1圈、吸錫器1把。
七、實訓線路板(2套／臺)
1、電子報警器的焊接與調試
2、電子門鈴電路的焊接與調試
3、光控電路的焊接與調試
4、光控電路開關的焊接與調試
5、航標燈的焊接與調試
6、家用臺燈調光電路的焊接與調試
7、排風扇自動啟閉電路的焊接與調試
8、閃光燈的焊接與調試
9、溫控電路的焊接與調試
10、音樂門鈴電路的焊接與調試
11、六管超外差式調頻收音機的焊接與調試
12、LED數字電子鐘的焊接與調試
13、多路搶答器等實訓線路板的焊接與調試
八、配套教學資源（共配1套，購買數量少于20臺無此項配置）
★（一）在線教育課程開放平臺（具有軟件著作權，配1個登錄帳號）:
1）本系統是互通教學多元化管理平臺，將用戶傳統的各個平臺系統實施整合，集中互通管理，解決多平臺、多賬號難以管理、數據庫分散無法集中統計等問題。系統包含了：在線教務管理系統、在線課程資源管理平臺、在線習題庫平臺、在線考試考核平臺、線上視頻課程管理平臺及線上虛擬仿真教學管理平臺，真正意義的一站互通數據集中統計！
2）課程資源：多個微課視頻實拍采集教學視頻素材，后期影視包裝，片頭10秒左右，片尾5秒左右，視頻尺寸不低于1920*1080，視頻格式MP4、FLV等；多個虛擬仿真內容采用unity引擎開發，在pc端win系統上運行（win7、win8、win10，注不包含win xp）軟件。
3）為了教學的統一性要求在線教育平臺與實訓裝置是同一個生產商！
4）在線教育開放平臺資源庫（提供軟件截圖，主要功能截圖內容根據以下要求逐一提供）：
★1、《模擬電子技術》課程要包括：
1 .常用半導體器件
1.1 半導體的基本知識
1.2 二極管
1.3 三極管
1.4半導體器件的識別與檢測
2. 直流穩壓電源
2.1 整流電路
2.2 濾波電路
2.3 穩壓電路
3. 基本放大電路
3.1 放大電路的基本知識
3.2 基本共射極放大電路
3.3 分壓式偏置共射放大電路
3.4 共集電極放大電路
4. 功率放大電路（互補對稱功率放大電路）
5 .差動放大電路與集成運算放大器
6. 放大電路中的反饋
6.1 反饋的基本概念
6.2 負反饋對放大電路性能的影響
7 .集成運算放大器的應用
7.1 集成運放的應用基礎
7.2 集成運放的線性應用
8. 正弦波振蕩器
8.1 正弦波振蕩電路概述
8.2 RC 正弦波振蕩電路）。
★2、《數字電子技術》課程要包括：
1.章數字電路基礎（邏輯函數的卡諾圖化簡法）
2.邏輯門（集成邏輯門電路）
3.電路集成觸發器
3.1 主從觸發器
3.2邊沿觸發器3.3 CMOS 集成觸發器
4.時序邏電路
4.1時序邏輯電路的分析
4.2時序邏輯電路的分析
5.脈沖波形的產生與整形電路
5.1多諧振蕩器
5.2施密特觸發器
5.3.555 定時器及其應用）
★3、《電子產品設計制作》課程要包括：
項目一 智能電子時鐘（數碼管結構、共陽數碼管字形碼、共陰數碼管字形碼、電子時鐘效果演示）
項目二 電子秤（稱重傳感器工作原理、電子秤效果演示）
項目三 電子尋跡小車（電機驅動、電機調速、紅外尋跡原理、紅外避障原理、小車尋跡效果演示、小車避障效果演示、超聲波測距原理、小車前進后退轉彎調速）
★4、《嵌入式技術應用》課程要包括：
教學項目 1（認識 STM32 固件庫、STM32 固件庫關鍵子目錄和文件、嵌入式系統、ARM Cortex-M3 處理器、STM32 系列處理器），
教學項目 2（認識 STM32 的 I/O 口、STM32 的GPIO初始化和輸入輸出庫函數、Cortex-M3 工作模式及狀態、Cortex-M3 寄存器組、Cortex-M3 特殊功能寄存器組、STM32 相關結構體、Cortex-M3 處理器結構、STM32 系統結構、STM32 時鐘配置），
教學項目 3（認識數碼管、數碼管靜態顯示電路硬件連接、認識Coretex-M3 存儲器、Cortex-M3 存儲器映射、STM32 存儲器映射、數碼管動態掃描顯示電路硬件連接、位帶區與位帶別名區、位帶操作）
教學項目 4（認識嵌入式應用技術與開發的核心板、GPIO 寄存器地址映射、端口復用使用、端口復用重映射、STM32 中斷通道、STM32 外部中斷、STM32 中斷優先級、STM32 外部中斷編程、）
教學項目 5（SBsTick 定時器、庫函數中的 SBsTick 相關函數、SBsTick 的關鍵函數編寫、認識 STM32 定時器、STM32 定時器與定時相關的寄存器、STM32 定時器相關的庫函數、STM32 的 PWM 輸出相關寄存器、STM32 的 PWM 輸出編程思路、STM32 的 PWM 輸出相關庫函數）
教學項目 6（串行通信基本知識、STM32 的USART 串口、STM32 串口的相關寄存器、STM32 串口相關函數、認識WIFI 通信模塊、認識 Zigbee 通信模塊、ZigBee 通信模塊使用）
教學項目 7（STM32 模數轉換簡介、STM32 的 ADC 結構STM32 模數轉換相關寄存器、STM32 的 ADC 設置、ADC 相關的庫函數）
（二）仿真軟件：電子技能虛擬實訓室軟件（具有軟件著作權，網絡版，配20節點）
一、產品概述
采用三維仿真技術而研制的仿真實訓軟件，包括儀器儀表、導線加工、檢修工具、焊接工藝、電子器件、模擬電子技術、數字電子技術、生產工藝、插裝工藝、SMT工藝、收音機實訓等11個實訓單元，基本涵蓋了國家電子設備裝接工（中初級）鑒定考核的全部主要模塊。本產品性能價格比高，是電子技能仿真實訓室必備的主體軟件。
二、模塊列表
★1.儀器儀表
儀器儀表需包括指針式萬用表、數字式萬用表、普通示波器、信號發生器、直流穩壓電源、毫伏表、高頻信號發生器、鉗形電流表等至少8個實訓項目；每個實訓項目中，根據不同內容的教學大綱要求，需包含各種儀器儀表的外形、面板、使用操作、考考你等不少于3個實訓任務，其中，數字式萬用表實訓任務需包括外形、面板、測電阻、測電壓（交、直流）、測電流、測二極管、測三極管、考考你；示波器項目中，當鼠標滑過面板上對應聚焦、亮度、旋鈕等，對該部分作用均有文字描述顯示。考考你實訓項目，要求趣味性答題，運用游戲一樣的模式，對正確與錯誤和時間的使用需做出記錄。
2.導線加工
導線加工需包括常用材料、絕緣導線加工、屏蔽線加工、導線捆扎、導線連接等至少5個實訓項目；每個實訓項目中，根據教學大綱要求，需包含若干實訓任務，各實訓任務均配有考考你隨機小測試，使用恰當?shù)拿襟w手段來實現，教學設計合理，導航清晰,并配有語音講解功能。
3.檢修工具
檢修工具需包括焊接工具、鉗口工具、剪切工具、緊固工具等至少4個實訓項目；其中鉗口工具項目的實訓任務包括尖嘴鉗、平嘴鉗（扁口鉗）、園嘴鉗、鋼絲鉗、鑷子、壓接鉗、網線鉗等；根據相應的教學大綱，要求把各種檢修工具清楚表示，并配有語音講解功能。
4.焊接工藝需包含手工焊接、實訓、浸焊、波峰焊、再流焊、拆焊技術等至少6個實訓項目；其中手工焊接項目的實訓任務包括工具檢測、焊錫絲的握法、電烙鐵的握法（正握、反握、握筆）、五步焊接法、焊接質量鑒別、貼片元件等。根據相應的教學大綱，要求把焊接工藝清楚表示，圖文并茂,并對重難點部分配有語音講解功能。
5.電子器件
電子器件包括電阻器、電容器、電感和變壓器、二極管、三極管、晶閘管、模擬IC、數字IC、片狀元器件、電聲器件、開關接插件、發光顯示器件等至少12個實訓項目；根據相應的教學大綱，要求把常用的電子元器件都能清楚表示，教學任務需包括分類、標識、檢測、考考你等至少4部分,并對重難點部分著重練習,檢測方法不少于2鐘。
6.模擬電子技術
模擬電子技術包括射極偏置電路、基本放大電路、延時開關電路、ＲＣ震蕩電路、橋式整流電路、串聯穩壓電路、直流電動機調速電路、調光臺燈、運放輸出功能擴展等至少9個實訓項目；根據相應的教學大綱，要求軟件能基本涵蓋所有的電子技術；教學任務需包括目的、電路、原理、布局、接線、仿真和排故等。用文字、圖片的形式展示學習目的，將主要掌握的知識點予以概括，了解本模塊主要的學習內容包括原理、接線、故障原因及排除故障等；電氣電路與電路實物相互對比，當鼠標指向電氣圖某個器件時，相對應的實物也會放大顯現；動畫與配音結合，描述電路組成。原理動畫應包括兩部分：一是電路組成，以二維動畫的形式表現并配有語音講解；一是工作原理，通過語音及二維動畫的演示描述其工作過程。當前部分要求以高亮顯示。整個動畫要求流暢。同時動畫設有播放器，通過進度條來控制動畫進度，以達到學習者反復學習觀看的目的；布局要求將器件庫中在實訓過程所需的元件拖動放到配電柜中進行布局，并設定故障現象，通過儀器儀表來測量找到故障點，最后分析故障原因，設置原理圖，協助操作者了解相應原理，繼而分析故障原因、列出查找方法，通過儀器儀表找到故障點，最后判定故障結果。
7.數字電子技術
數字電子技術包括宿舍燈控制電路、定時交流開關、步進電機控機器、智力競賽搶答器、移位型控制器、四路彩燈控制電路、聲光報警電路、數字鐘電路、基本邏輯關系等至少9個實訓項目；根據相應的教學大綱，要求軟件能基本涵蓋所有的電子技術；教學任務需包括目的、電路、原理、布局、接線、仿真和排故等。用文字、圖片的形式展示學習目的，將主要掌握的知識點予以概括，了解本模塊主要的學習內容包括原理、接線、故障原因及排除故障等；電氣電路與電路實物相互對比，當鼠標指向電氣圖某個器件時，相對應的實物也會放大顯現；動畫與配音結合，描述電路組成。原理動畫應包括兩部分：一是電路組成，以二維動畫的形式表現并配有語音講解；一是工作原理，通過語音及二維動畫的演示描述其工作過程。當前部分要求以高亮顯示。整個動畫要求流暢。同時動畫設有播放器，通過進度條來控制動畫進度，以達到學習者反復學習觀看的目的；布局要求將器件庫中在實訓過程所需的元件拖動放到配電柜中進行布局，并設定故障現象，通過儀器儀表來測量找到故障點，最后分析故障原因，設置原理圖，協助操作者了解相應原理，繼而分析故障原因、列出查找方法，通過儀器儀表找到故障點，最后判定故障結果。
8.生產工藝
生產工藝包括器件準備、安裝、焊接（噴涂助焊劑、干燥和預熱、波峰焊、強迫風冷）、補焊調試、裝配測試、包裝入庫等至少6個實訓項目；根據教學大綱要求，需包含若干實訓任務，并用恰當?shù)拿襟w手段來實現，教學設計合理，導航清晰，并配有語音講解功能。
9.插裝工藝
插裝工藝包括印制板分類、PCB生產工藝、插裝準備、手工插裝、機器插裝等至少5個實訓項目；據教學大綱要求，需包含若干實訓任務，使用恰當?shù)拿襟w手段來實現，教學設計合理，導航清晰，并配有語音講解功能。其中插裝準備包括元器件檢查、老化實驗、引線剪裁、導線剝頭、元器件成型、浸涂焊料等實訓任務。
10.SMT工藝
SMT工藝包括表面組裝材料、SMT設備、SMT工藝、SMT生產過程等至少4個實訓項目；據教學大綱要求，需包含若干實訓任務，并用恰當?shù)拿襟w手段來實現，教學設計合理，導航清晰，并配有語音講解功能。其中SMT生產過程以流水線的產品生產說明SMT的生產過程，包括錫膏印刷、貼片、焊接、檢測、手工補裝、焊接、修整與檢測、抽樣實驗、包裝入庫等，通過國內先進的某電視機生產線整體演示該過程。
11.收音機實訓
收音機實訓包括工作原理、元件選擇、印制電路、元器件插裝、焊接、組裝、調試工藝、總裝、維修指南、維修訓練等至少10個實訓項目；據教學大綱要求，每個實訓項目還需包含若干實訓任務；調試工藝實訓要求分別練習靜音調試、接線和動態調試三種，其中動態調試要求可以做到三點統調，在調試練習過程中，鼠標點擊面板上對應的開關、旋轉按鈕等均伴有實物的仿真聲音。軟件要求教學設計合理，媒體表現方式豐富，交互性強等特點。
