SB-55型氣動液壓陳列柜
氣動液壓陳列柜、液壓教學試驗臺、液壓元件透明模型、液壓實驗室設備是面向礦業工程系的機械設計制造及其自動化、機械電子工程、采礦工程。氣動液壓陳列柜、液壓教學試驗臺、液壓元件透明模型主要承擔的實驗課程有液壓與氣壓傳動、固定機械等。實驗室可為學生提供課程實驗、課程設計等實踐教學活動。氣動液壓陳列柜、液壓教學試驗臺、液壓元件透明模型、可讓學生了解典型液壓泵和液壓閥及主要零件的材料、加工裝配工藝和維修保養知識，理解課堂上難以搞懂的某些復雜結構和空間油路問題，加深對液壓元件的感性認識，選用自己設計的液壓回路所需的液壓元件，在液壓實驗臺上組裝該順序動作回路，并驗證該順序動作回路的正確性，促進學生提高動手能力。
一、陳列柜功能

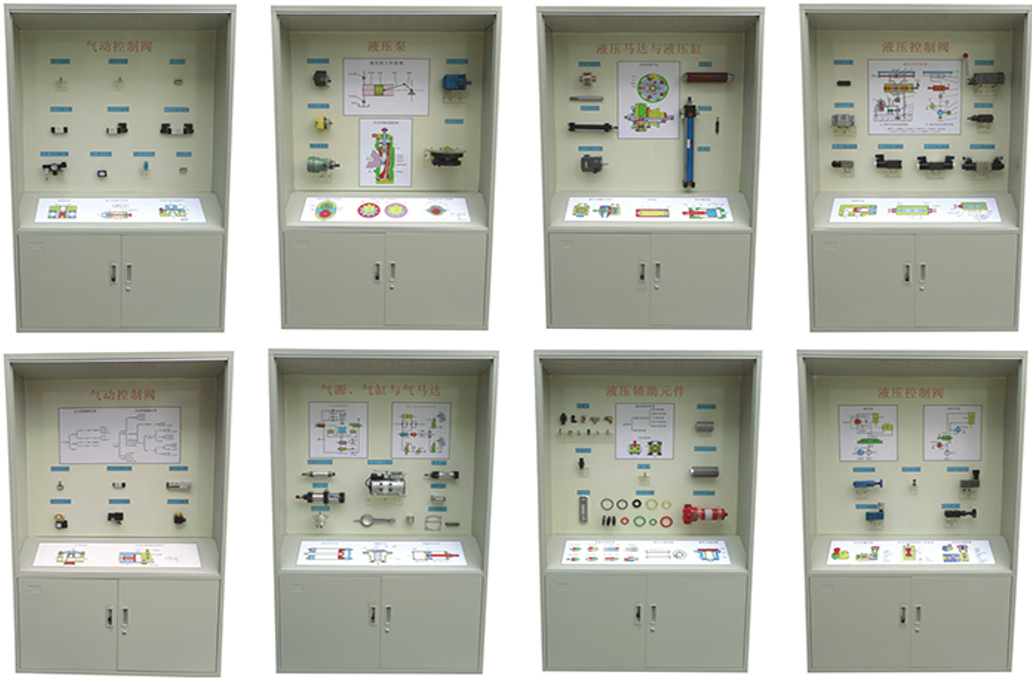

氣動液壓陳列柜采用實物或模型以及必要的圖文資料展示常見液壓、氣動元件的基本類型與基本結構。
二、陳列內容（陳列柜名稱）
1、液壓泵
2、液壓馬達與液缸
3、液壓控制閥
4、液壓控制閥
5、液壓輔助元件
6、氣缸與氣馬達
7、氣動控制閥（1）
8、氣動控制閥（2）
三、陳列柜性能規格
1、陳列柜中的每個模型都配備文字標牌。
2、陳列柜中設計有圖示型思考題，以進行啟發式教學或探究性教學。
3、陳列柜中的模型主要由實物和PVC精制。
4、柜體采用SPCC冷扎板焊成，堅固美觀，表面采用中溫磷化防銹漆、平光漆，靜電噴涂。模型材料采用進口有機板制造，板面附有必要的圖表和文字說明，演示形象逼真，運行可靠。是一套現代化機械課程教學設備。
5、陳列柜內裝有照明日光燈，并配裝玻璃推門防塵。
6、輸入電壓：交流220V，功率400W。
7、單個展示柜外形尺寸：1100×450×1800mm
四、各柜內容如下：
序號 | 名稱 | 清單 | 詳細清單 |
1 | 液壓泵 | 齒輪泵 | 液壓泵工作原理圖 |
外嚙合齒輪泵 |
內嚙合齒輪泵 |
葉片泵 | 單作用葉片泵 |
柱塞泵 | 徑向柱塞泵 |
伺服變量機構圖 |
軸向柱塞泵 |
2 | 液壓馬達與液壓缸 | 液壓馬達 | 葉片式液壓馬達 |
徑向柱塞馬達圖 |
液壓缸類型 | 柱塞缸 |
擺動缸 |
液壓缸結構 | 活塞與活塞桿 |
緩沖裝置 |
單桿液壓缸 |
3 | 液壓控制閥 | 方向控制閥 | 液壓傳動系統原理圖與簡圖 |
普通單向閥 |
二位三通電磁閥 |
液控單向閥 |
三位五通電磁閥 |
手動換向閥 |
二位四通電磁閥 |
機動換向閥 |
三位四通電磁閥 |
4 | 液壓控制閥 | 壓力控制閥 | 兩張回路圖 |
直動式溢流閥 |
先導式溢流閥 |
先導式減壓閥 |
流量控制閥 | 順序閥 |
調速閥 |
5 | 液壓輔助元件 | 管接頭 | 管接頭8種 |
快速接頭 |
過濾器 | 表面粗過濾器 |
紙質過濾器 |
深度型過濾器 |
蓄能器 | 液位計 |
消聲器 |
各種密封圈10種 |
6 | 氣源、氣缸與氣馬達 | 空氣壓縮機 | 氣動加緊系統圖等 |
小型空氣壓縮機 |
壓縮機附件5件 |
氣缸 | 普通氣缸 |
薄膜氣缸 |
氣馬達 | 普通型沖擊氣缸 |
擺動氣缸 |
葉片式馬達 |
7 | 氣動控制閥 | 方向控制閥 | 單向控制閥 |
氣壓控制換向閥 |
壓力控制閥 | 直動式電磁閥 |
先導式電磁閥 |
直動式電磁閥 |
延時換向閥 |
8 | 氣動控制閥 | 流量控制閥 | 排氣節流閥 |
柔性節流閥 |
比例閥與伺服閥 | 或門元件 |
雙氣控換向閥 |
單電控電磁閥 |
三位五通電磁閥 |
氣動邏輯元件 | 氣體三聯件減壓閥 |
非門禁門元件 |
或非元件 |
