SBQK-07AT氣動機械手實訓考核裝置
一、產品概述：
氣動機械手實訓裝置是根據《液壓與氣壓傳動》、《氣動控制技術》等通用教材的內容要求，同時吸收了該專業廣大師生的建議，經過精心設計及與可編程控制器（PLC）的完美結合,使氣動原理與自動控制理論能得到有效的運用。該系裝置除了可以進行常規的氣動基本制回路實驗外，還可進行模擬氣動控制技術應用實驗、氣動技術課程設計，以及可編器（PLC）的學習及其基本應用實驗等，是機電一體化專業不可多得的實驗設備。
氣動機械手實訓平臺適應于大中專院校、職業學校機械工程、機電一體化和自動化專業開設《液壓與氣壓傳動》、《氣動控制技術》和《PLC可編程序控制器原理及應用》等相關課程的教學實驗，同時也可作為機、電和氣動一體化的綜合實驗臺。學生通過操作實驗及課程設計，可以更準確、形象地深入了解，掌握氣動元件的結構，氣動回路的控制原理及設計方法等通過實驗，掌握PLC可編程控制器的功能，控制原理及編程技巧等。
氣動機械手實訓設備為 《QK-07(a)氣動PLC控制實驗系統》的升級產品。
氣動機械手實訓裝置主要特點：其添加了5種類型共8只傳感器，實驗元件也有所增加，同時將PLC的利用率也大大的提高。實驗除基本實驗外添加了2個類型的實驗項目，可完成實驗3 6課，其主要添加了機械手副臺，使得我們的學習更加生動，有助于我們更好的學習氣動技術。實驗臺整體為鋼制結構。

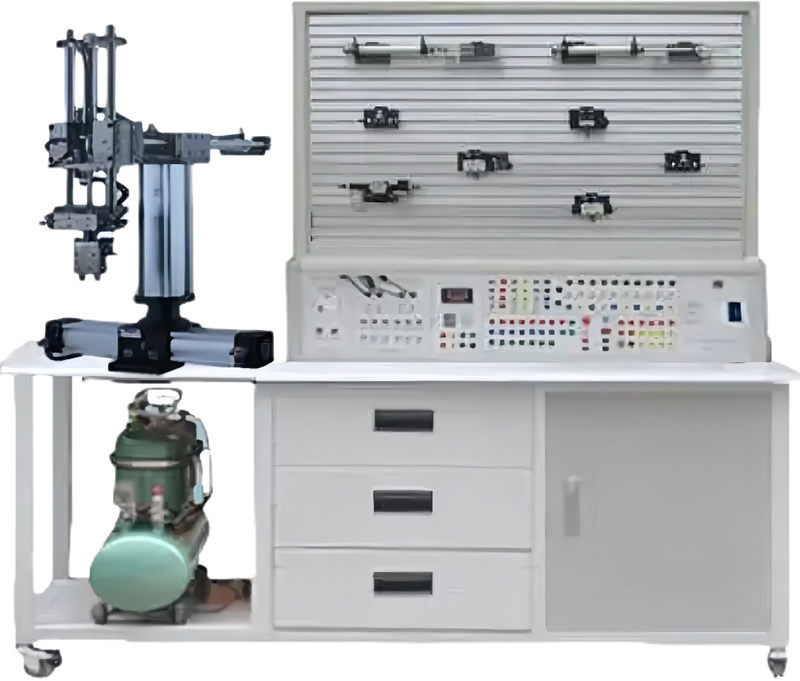

參考圖以實物為準
二、主要參數：
實驗設備外形尺寸：1500mm×700mm×1720mm
可編程控制器（PLC）：三菱FX1N-40MR主機，（繼電器輸出型）。
電源：輸入AC220V，輸出DC24V/2A 空氣壓縮機 (基本配置小型機)功率：360W
電源：AC220V 公稱1容積：10L 額定輸出氣壓：0.7MPa2MM厚度鋁板，用數控沖床成型。
三、氣動基本實驗回路舉例：
1、單作用氣缸的換向回路
2、雙作用氣缸的換向回路
3、單作用氣缸速度控制回路
4、雙作用氣缸單向調速回路
5、雙作用氣缸雙向調速回路
6、速度換接回路
7、緩沖回路
8、二次壓力控制回路
9、高低壓轉換回路
10、計數回路
11、延時回路
12、過載保護回路
13、互鎖回路1
14、單缸單往復控制回路
15、單缸連續往復動作回路
16、直線缸、旋轉缸順序動作回路
17、多缸順序動作回路
18、雙缸同步動作回路
19、四缸聯動回路
20、卸荷回路
21、或門型梭閥的應用回路
22、快速排氣閥應用回路
四、氣動機械手實訓平臺配置清單
序號 | 分 類 | 元 件 名 稱 | 數 量 |
1 | 實訓裝置 | 實訓桌 | 1 |
實訓臺 | 1 |
PLC及相關組件裝在面板上 | 1 |
機械手執行元件 | 1 |
2 | 組合元件 | 單作用缸 | 2 |
雙作用缸 | 2 |
旋轉氣缸 | 1 |
三聯件 | 3 |
減壓閥（帶壓力表） | 2 |
手動換向閥 | 2 |
單電磁換向閥（二位五通） | 3 |
雙電磁換向閥（二位五通） | 2 |
雙電磁換向閥（三位五通） | 2 |
單氣換向閥（二位五通） | 2 |
雙氣換向閥（二位五通） | 2 |
行程閥（機控） | 1 |
行程閥（按鈕） | 1 |
或門型梭閥 | 2 |
快速排氣閥 | 2 |
單向節流閥 | 2 |
單向節流閥裝在元件上 | 8 |
單向閥1/4 | 2 |
順序閥 | 1 |
氣容 | 1 |
六通（透明有機玻璃） | 2 |
3 | 附 件 | 氣管 | 20米 |
4 | 電器配件 | 行程開關（裝在缸體上） | 4個 |
編程電纜（三菱） | 1條 |
5 | 資料 | 氣動和機械手使用說明書 | 3冊 |
光盤（PLC編程軟件，PLC程序） | 1碟 |
6 |
| 輔助配件 | 一套 |
7 |
| 傳感器 | 1只 |
8 |
| 實驗鏈接線 | 若干 |
