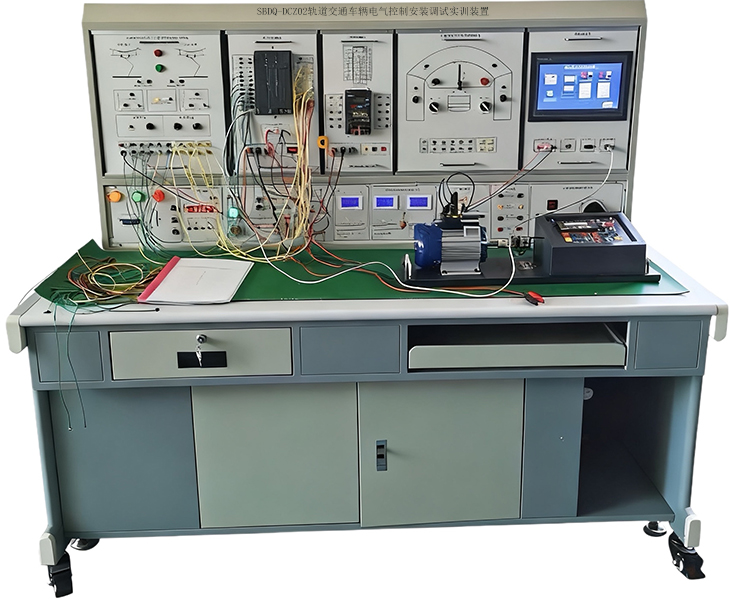

SBDQ-DCZ02軌道交通車輛電氣控制安裝調試實訓裝置
一、概述
軌道交通車輛電氣控制安裝調試實訓裝置包含了傳統的繼電控制和 PLC、人機界面、通訊等多種 控制方式，模塊化結構，并帶有模擬了相應的操作機構動作。包括動 車的典型電路模塊：受電弓升降控制模塊；主斷控制模塊；空調系統 控制模塊；牽引 VVVF 控制模塊；電氣牽引/制動控制模塊；照明控制模塊；車門控制電路模塊、配電安裝實訓考核單元等部分。
二、設備技術指標
1）電源：
a、電源輸入：三相 AC380V±10%50HZ 三相五線；
b、電源輸出：0~250／2A 交流可調電源 1 路，380／2A 三相交流 電源 2 路、220V／2A 單相電源 2 路、0~30V／2A 直流可調電源 1 路， 實驗管理器：具有時鐘、定時提醒、定時上電、定時切斷電源功能。
2）儀表/表頭：
內部測量顯示：指針式交流電壓表 1 只，數字式直流電壓表 3 只、 數字式直流電流表 3 只、數字式交流電壓表 1 只、數字式交流電流表 1 只，實時監控所測電壓/電流變化；
3）保護：短路保護、過載保護、欠壓保護、漏電保護，漏電保護 動作電流≤30mA。
4）整體尺寸 1570mm×750mm×1790mm。
三、設備組成
1）臺架包含實訓桌、實訓臺、電氣安裝架、考核掛板存放柜 等。實驗桌有一個帶鎖抽屜，便于存放實訓指導書、實訓工具及附 件，掛板柜便于存放常用的考核掛板；實訓臺有時間管理器，可以 設定考核時間， 0~250／2A 交流可調電源 1 路，380／2A 三相交流 電源 2 路、220V／2A 單相電源 2 路、0~30V／2A 直流可調電源 1 路。
2）實訓裝置配有 10 寸觸摸屏，既可用于操作控制，又可實時 顯示模擬控制對象的動作過程。
3）配電安裝實訓考核單元是實現電氣安裝和現場規范實現、工 藝實現的理想實訓單元。通過訓練，加強受訓人員了解和掌握國家 標準、專業標準、企業標準和相關的操作規范。提高了受訓人員的 基本操作技能水平，對行業和企業發展、產品推廣起到積極作用。
4）牽引 VVVF 控制模塊包括觸摸屏、 西門子 PLC 主機 S7- 200SMART/SR40、通訊線纜、西門子 V20 變頻器、編碼器組成?？梢詫崿F(xiàn)標準通信接口，實現上位機對本系統的監控功能。
四、設備技術指標
外型：整體尺寸 1570mm×750mm×1790mm； 實訓臺架的材料：雙層亞光密紋結構；
電源：
1)電源輸入：三相 AC 380V ±10% 50HZ 三相五線；
2)電源輸出： 0~250／2A 交流可調電源 1 路，380／2A 三相交 流電源 2 路、220V／2A 單相電源 2 路、0~30V／2A 直流可調電源 1 路，實驗管理器：具有時鐘、定時提醒、定時上電、定時切斷電源功能。
儀表/表頭：
內部測量顯示：指針式交流電壓表 1 只，數字式直流電壓表 3 只、數字式直流電流表 3 只、數字式交流電壓表 1 只、數字式交流 電流表 1 只，實時監控所測電壓/電流變化； 保護：短路保護、過載保護、欠壓保護、漏電保護，漏電保護 動作電流≤30mA。
五、配置清單(數量為 1 合計數量)
序號 | 材料名稱 | 單位 | 數量 | 主要設備 | 備注 |
1 | 西門子主機模塊 | 套 | 1 | SR40 |
|
2 | 觸摸屏模塊 | 套 | 1 | 昆侖通態觸摸屏 |
|
3 | 下載線 | 套 | 1 | 西門子 |
|
4 | 受電弓升降控制電路模塊 | 套 | 1 |
|
|
5 | 緊急、停放制動與轉向架監控控制電路模塊 | 套 | 1 |
|
|
6 | 主斷環路控制電路模塊 | 套 | 1 |
|
|
7 | 空調控制電路模塊 | 套 | 1 |
|
|
8 | 列車VVVF牽引控制模塊 | 套 | 1 |
|
|
9 | 客室照明控制電路模塊 | 套 | 1 |
|
|
10 | 列車自動門控制電路 | 套 | 1 |
|
|
11 | 配電安裝實訓單元 | 套 | 1 | 由網孔板及安裝元件組成 | （詳見附表1 |
12 | 實訓用臺架 | 套 | 1 | 含實訓桌、實訓臺（可移動和固定、鋼制、表面噴塑、實訓用電源等。 |
|
13 | 常用工具 | 套 | 1 |
| 詳見附表2 |
14 | 實訓用耗材 | 套 | 1 |
| 詳見附表2 |
15 | 實訓指導書 | 本 | 1 |
|
|
16 | 安裝耗材 | 批 | 1 |
|
|
附表一:配電安裝實訓單元
序號 | 名稱 | 規格 | 數量 | 單位 | 備注 |
1 | 網孔板 |
| 1 | 塊 |
|
2 | 空氣開關 | DZ4763-6A3P | 1 | 只 |
|
3 | 空氣開關 | DZ4763-6A2P | 1 | 只 |
|
4 | 熔斷器 | RT18—3P | 1 | 只 |
|
5 | 熔斷器 | RT18—2P | 1 | 只 |
|
6 | 接觸器 | CJX2-0910 | 5 | 只 | AC220V |
7 | 熱保護繼電器 | R16B-20/3 | 3 | 只 | AC220V |
8 | 熱保護繼電器座 |
| 3 | 只 |
|
9 | 時間繼電器 | ST3PA-B/380V（0-60S） | 2 | 只 | AC220V |
10 | 按鈕 |
| 5 | 只 |
|
11 | 指示燈 |
| 3 | 只 |
|
12 | 電阻器 | 10W | 3 | 只 |
|
13 | 中間繼電器 |
| 1 | 只 | AC220V |
14 | 中間繼電器座 |
| 1 | 只 |
|
15 | 按鈕與指示燈支架 |
| 1 | 只 |
|
16 | 接線端子 | TB1012 | 3 | 只 | 12節/只 |
附表二:常用工具及耗材（與配電安裝實訓單元配套）
序號 | 名稱 | 規格 | 數量 | 單位 | 備注 |
1 | 數字萬用表 |
| 1 | 臺 |
|
2 | 斜口鉗 |
| 1 | 把 |
|
3 | 尖嘴鉗 |
| 1 | 把 |
|
4 | 剝線鉗 |
| 1 | 把 |
|
5 | 冷壓鉗 |
| 1 | 把 |
|
6 | 一字螺絲刀 | 4寸 | 1 | 把 |
|
7 | 十字螺絲刀 | 4寸 | 1 | 把 |
|
8 | 一字螺絲刀 | 3寸 | 1 | 把 |
|
9 | 十字螺絲刀 | 3寸 | 1 | 把 |
|
10 | 線槽 | 3025 | 2 | 根 |
|
11 | 導軌 | 35 | 1 | 米 |
|
12 | 插針 | 1.5mm2 | 1 | 包 | 1000只 |
13 | 導線 | BVR 1.5mm2 | 5 | 卷 | 黃綠紅藍，雙色各一 |
14 | 扎帶 | 100mm | 1 | 包 | 100只 |
