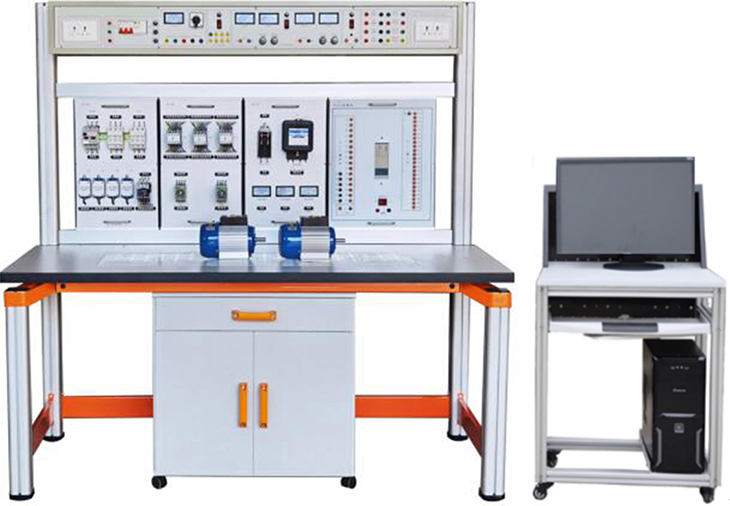

SBKW-845H智能型電工電子拖動綜合實驗裝置（帶PLC實驗）
一、概述
智能型電工電子拖動綜合實驗裝置 （帶電腦、PLC實驗）采用國際常用的模塊化設計，根據不同的實訓考核內容配置相應的實訓模塊，實訓方便、布局合理、易于擴展升級，實訓內容涵蓋電工儀表、電工接線工藝、電子電路、電工照明配電、電力拖動、單片機、PLC綜合訓練、變頻調速、觸電急救、安全消防等，符合中、高級電工國家職業標準教、培、考的要求，適應各職業學校、技工學校、中專學校、勞動培訓及技能鑒定機構等單位的教學培訓、實訓考核、技能鑒定。
二、技術性能
1.輸入電壓：三相四線制380V±10% 50Hz
2.工作環境：環境溫度范圍為-5～＋40℃
3.裝置容量：＜1KVA
4.安全保護：漏電動作電流≤30mA 過流保護、熔斷器保護
5.外形尺寸：1600mm×700mm×1450mm
三、實訓裝置的基本配置及功能
本實訓臺主要由實訓屏、實訓掛箱、實訓器材、實訓桌等到組成。
（一）實訓屏
實訓屏為鐵質雙層亞光密紋噴塑結構，鋁合金面板，為實訓掛箱提供交流電源、直流穩壓穩流電源。
具體功能如下：
1、外部電源輸入指示燈亮（提醒操作者外部電源已與實訓臺接通）。
2、推上三相漏電開關，三相電源向?qū)嵱?xùn)掛箱等供電，三只450V電壓表指示輸出線電壓。
3、低壓交流電源：輸出3V、6V、9V、12V、15V、18V、24V低壓交流電源。
4、提供～220V插座2只，為外部設備提供工作電源。
5、直流穩壓穩流電源：電壓0-30V連續可調，內置式繼電器自動換檔，多圈電位器連續調節，輸出電流2A，具有預設式限流保護功能。
6、固定低壓直流電源：+5V、±12V有過載保護
7、恒流源：4mA-20mA連續可調一路
（二）實訓掛箱及器材配備
1、SB-61維修電工掛箱（一）
2、SB-62維修電工掛箱（二）
3、SB-63維修電工掛箱（三）
4、SB-64維修電工掛箱（四）
5、SB-65維修電工掛箱（五）
6、DW-PLC可編程控制器實訓組件：提供三菱FX1N-40mR主機及配套轉換接口，SC-09編程電纜。
7、工控組態軟件一套：
打開軟件編程環境，任何實訓都可以編輯出形象直觀動感強、數字效果好的組態棒圖，并進行實訓動態跟蹤教學。
8、PLC仿真實訓軟件一套：
（1）通過PLASH虛擬環境實時顯示PLC的運行狀態
（2）可以實現PLC虛擬接線，并對接線進行錯誤檢查
（3）PLC編程訓練、PLC程序編寫測試等功能
（4）實現PLC運行模擬，對錯誤程序進行檢查
9、變頻器實訓掛箱
配置三菱FR-D720S 0.4KW 變頻器，帶有RS485通訊接口及BOP操作面板。
11、九孔萬能實中板 2塊
12、電阻、電位器、電容、二極管、三極管、可控硅等器材一批。
15、三相鼠籠異步電動機180W Y/△ 380V 1臺
14、安全配備滅火器 1臺(一個實訓室一臺)
（三）實訓桌
鋼木結構，桌面為防火、防水、耐磨高密度板，造型美觀大方，堅固耐用。
四、實驗項目
（一）電拖部分
1．三相異步電動機直接啟動控制
2．三相異步電動機接觸器點動控制線路
3．三相異步電動機接觸器自鎖控制線路
4．三相異步電動機定子串電阻減壓啟動自動控制線路
5．Y--△啟動控制線路
6．接觸器聯鎖的正反轉控制線路
7．按鈕聯鎖的三相異步電動機正反轉控制線路
8．雙重聯鎖的三相異步電動機正反轉控制線路
9．單向減壓啟動及反接制動控制線路
10．能耗制動的控制線路
11．三相異步電動機的順序控制
12．三相異步電動機的多地控制
13．工作臺自動往返控制線路
（二）PLC綜合實訓
1.PLC認識實訓（軟硬件結構、系統組成、基本指令練習、接線、編程下載等）
3.PLC控制臺三相異步電動機正反轉控制
4.PLC控制臺三相異步電動機Y/△啟動控制
5.PLC控制臺三相異步電動機降壓啟動控制
6.PLC控制臺三相異步電動機能耗制動控制
7.PLC控制臺三相異步電動機自鎖運行控制
（三）基于變頻器的電機拖動與控制實訓
1．變頻器功能參數設置與操作
2．多段速度選擇變頻調速
3．外部端子點動控制
4．控制電機正反轉控制
5．三相異步電動機的變頻開環調速
6．PLC變頻器控制電機正反轉控制
（三）室內照明配電
1.插座和一個開關控制一盞燈
2.日光燈線路的接線
3.聲控開關控制白熾燈電路的接法
4.單相電度表直接接線電路
5.配電板的安裝
6.兩地控制一盞燈的接法
（四）電子技術綜合訓練
1.單相橋式整流電路
2.串聯可調穩壓電源電路
3.集成直流穩壓電源
4.單結晶體管特
5.單結晶體管觸發電路性
6.晶閘管可控整流電路（綜合性實訓）
7.電子門鈴電路（綜合性實訓）
8.電子報警電路（綜合性實訓）
9.光控簡易燈自動開關電路（綜合性實訓）
10.電子催眠器（綜合性實訓）
（五）安全急救演示
（六）消防技能的認識與掌握（教師演示）
五、配置清單
序 號 | 名 稱 | 數量 |
1 | 實驗屏 | 1個 |
2 | 實驗桌 | 1張 |
3 | 實訓掛箱 |
| A | SB-61 初級電工實訓掛箱（一） | 各1個 |
B | SB-62 初級電工實訓掛箱（二） |
C | SB-63 初級電工實訓掛箱（三） |
D | SB-64 初級電工實訓掛箱（四） |
E | SB-65 初級電工實訓掛箱（五） |
| 變頻器實訓掛箱(D720S 0.4KW) |
|
|
4 | PLC主機掛箱：三菱FX1N-40MR | 1臺 |
5 | SC-09通訊電纜 | 1根 |
6 |
|
|
7 | 三相異步電動機 180W Y/△ | 1套 |
8 | Y接法 220V 電機及導軌 | 1套 |
9 | 九孔萬能實訓板：電路板由進口ABS注塑而成，表面均布有九孔成一組相互聯通的插孔單元組成，九孔萬能插件板內部內嵌84組銅質九孔一體成型嵌件（共有756孔），與九孔板表面九孔一組單元相對應。透明元件盒在其上任意拼插成實驗電路，動手動腦能力強，開發、擴展新型實驗項目便捷。 | 1套 |
10 | 透明元件盒：元件盒盒體透明，內裝元件直觀性好，盒蓋印刷電路圖防刮耐磨，符號美觀清晰。盒體與盒蓋采用較科學的壓卡式結構，維修、拆裝方便，元件盒插腳由螺帽固定可拆卸，維修方便，與“九孔萬能實訓板”配套完成實訓。 |
序 號 | 名稱 | 規格 | 數量 |
（1） | 電阻 | 51Ω | 1只 |
（2） | 電阻 | 100Ω | 1只 |
（3） | 電阻 | 150Ω | 1只 |
（4） | 電阻 | 200Ω | 1只 |
（5） | 電阻 | 240Ω | 1只 |
（6） | 電阻 | 270Ω | 1只 |
（7） | 電阻 | 330Ω | 1只 |
（8） | 電阻 | 510Ω | 1只 |
（9） | 電阻 | 1KΩ | 2只 |
（10） | 電阻 | 2K | 1只 |
（11） | 電阻 | 2.7K | 1只 |
（12） | 電阻 | 5.1K | 1只 |
（13） | 電阻 | 51K | 1只 |
（14） | 電阻 | 10K | 1只 |
（15） | 電位器 | 1K | 1只 |
（16） | 電位器 | 47K | 1只 |
（17） | 電位器 | 100K | 1只 |
（18） | 電位器 | 470K | 1只 |
（19） | 電解電容 | 10μF /63V | 1只 |
（20） | 電解電容 | 100μF /63V | 2只 |
（21） | 電解電容 | 220μF /63V | 1只 |
（22） | 電解電容 | 470μF /63V | 1只 |
（23） | 瓷片電容 | 0.01μF | 1只 |
（24） | 瓷片電容 | 0.1μF | 2只 |
（25） | 瓷片電容 | 0.47μF | 1只 |
（26） | 二極管 | 4007 | 4只 |
（27） | 穩壓二極管 | 2CW54 | 1只 |
（28） | 穩壓二極管 | 2CW76 | 1只 |
（29） | 光敏二極管 | 2Cu | 1只 |
（30） | 三極管 | 3DG6 | 1只 |
（31） | 三極管 | 3DG12 | 1只 |
（32） | 三極管 | 3AX31 | 1只 |
（33） | 三極管 | 3DA1 | 1只 |
（34） | 可控硅 | BT33 | 1只 |
（35） | 開關 | / | 1只 |
（36） | 信號燈 | 6V | 1只 |
（37） | 繼電器 | 6V，單控 | 1只 |
（38） | 三端穩壓 | 7805 | 1只 |
（38） | 喇叭 | 8Ω | 1只 |
（39） | 防腐皮 |
| 1塊 |
（40） | 滅火器 | 全室10臺以上配1只 | 1 |
