SBDAZ-04A5電氣安裝與控制綜合實訓裝置
一、概 述
電氣安裝與控制綜合實訓裝置、電氣安裝與控制綜合實訓考核設備是根據國家職業資格培訓教材編審委員會編寫的《電氣設備安裝工》相關的技能培訓要求而研制的，可完成《電氣設備安裝工（初級）》、《電氣設備安裝工（中級）》的電氣照明設備安裝調試技能實訓，適合各職業院校的對電氣設備安裝工技能實訓教學，同時也是初級、中級電氣設備安裝工技能考核的鑒定設備。

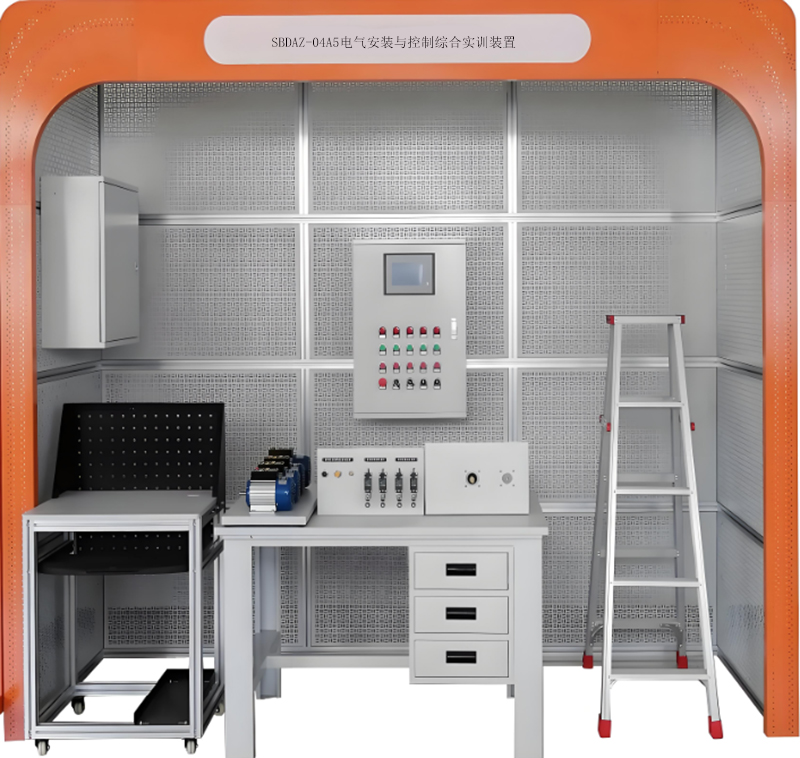

外形結構參考圖片
二、特 點
該實訓設備在結構上以建筑模型（包含了室內配電箱的安裝、室內線管敷設及管內穿線、電氣照明典型線路施工、各種燈具的安裝與接線）為基礎，由室內配電箱的安裝、線管敷設、線管穿線、各種燈具的安裝、典型照明電路的安裝、吊扇的安裝及調試、防雷接地裝置的安裝等部分組成，各部分既可獨立實訓，也可組合成系統綜合實訓。
1.配電箱采用小型室內配電箱，用于訓練學員對配電箱的安裝技能
2.電氣照明典型線路采用優質元器件
三、技術性能
1.輸入電壓：三相四線～380V±10% 50Hz
2.工作環境：環境溫度范圍為-5℃～+40℃ 相對濕度＜85%（25℃）海拔＜4000m
3.裝置容量：＜1.5kVA
4.外形尺寸：L3010×W1000×H2460mm
四、產品結構
該設備主要由模擬房、裝配桌、雙速電機模塊、交流異步電機模塊、電源電源箱模塊、電氣控制箱模塊、工具配件組成。
1、模擬房整體用鋁型材作骨架，中間用網孔板連接，方便安裝各種實訓配件和模塊。網孔板用2mm厚冷軋板數控沖孔折彎后，表面靜電噴涂；模擬房上方弧型設計，整體外形美觀大方，
2、裝配桌、模塊架用冷軋鋼板精數控精加工而成，表面靜電噴涂。裝配桌底部帶抽屜柜，結構穩固實用，外形美觀；模塊架內分多層可拆裝，可存放各種實訓模塊。
五、實訓項目舉例
1．電工布線工藝實訓
2．兩個開關控制一盞燈線路訓練
3．聲控開關控制白熾電路訓練
4．二地控制一盞燈電路訓練
5．三地控制一盞燈電路訓練
6．日光燈線路接線訓練
7．單相電度表直接安裝接線
8．單相電度表經電流互感器安裝接線
9．室內照明電路安裝訓練
10．配電板安裝訓練
11．交流負載電功率的測量
12．三相異步電動機直接啟動控制
13．三相異步電動機接觸器點動控制線路
14．三相異步電動機接觸器自鎖控制線路
15．三相異步電動機Y/△自動控制線路
16．用倒順開關控制三相異步電動機正反轉線路
17．接觸器聯鎖的正反轉控制線路
18．按鈕聯鎖的三相異步電動機正反轉控制線路
19．雙重聯鎖的三相異步電動機正反轉控制線路
20．三相異步電動機多地控制
21．工作臺自動往返控制線路
22．三相異步電動機串電阻降壓啟動控制線路
23．三相異步電動機能耗制動控制線路
24.變頻器面板功能參數設置和操作實訓；
25、變頻器對電機點動控制、啟停控制；
26、基于模擬量控制的電機開環調速；
27、基于面板操作的電機開環調速；
28、變頻器的保護和報警功能實訓；
29、基于PLC的變頻器開環調速；
30、PLC控制電機順序啟動；
31、PLC控制三相異步電動機Y-△啟動電路；
32、觸摸屏的參數設置；
33、觸摸屏的編程；
34、觸摸屏、PLC、變頻器的綜合實訓
六、配置清單
1、配電箱部分
序號 | 名稱 | 規格/型號 | 單位 | 數量 | 備注（說明） | 狀態 |
1 | 漏電型空氣開關 | DZ47LE-32 | 只 | 1 | 3P+N | 安裝在配電箱內 |
2 | 空氣開關 | DZ47-63/C6 | 只 | 1 | 3P | 同上 |
3 | 漏電型空氣開關 | DZ47LE-32/C6 | 只 | 1 | 1P+N | 同上 |
4 | 配電箱箱體 | 明裝 | 只 | 1 |
|
|
2、照明套件
序號 | 名 稱 | 型號與規格 | 數 量 | 狀態 |
1 | 單相電度表 | DD862-2 | 1 | 散裝發出 |
2 | 單相閘刀開關 | HK8 | 1 | 同上 |
3 | 開關 | 4A/250V | 1 | 同上 |
4 | 平燈頭 | 6A/250V | 2 | 同上 |
5 | 插座 |
| 1 | 同上 |
6 | 電流互感器 | BH0.66 | 1 | 同上 |
7 | 墻壁開關座 |
| 2 | 同上 |
8 | 聲控開關 |
| 1 | 同上 |
3、電氣控制套件
序號 | 名 稱 | 型號與規格 | 數 量 | 狀態 |
1 | 低壓斷路器 | DZ108-20/10 | 1 | 散裝發出 |
2 | 螺旋式保險盒 | RL1-15/3A | 3 | 同上 |
3 | 直插式保險盒 | RT14-20/2A | 2 | 同上 |
4 | 交流接觸器 | CJX2-0910 | 3 | 同上 |
5 | 輔助觸頭 | F4-22 | 3 | 同上 |
6 | 熱繼電器 | R16B-20/3 | 1 | 同上 |
7 | 通電延時時間繼電器 | ST3PA-B/380V（0-60S） | 1 | 同上 |
8 | 時間繼電器座 | PF-083A | 1 | 同上 |
9 | 3H鐵殼按鈕 |
| 2 | 同上 |
10 | 行程開關 | LX9-222 | 2 | 同上 |
11 | 行程開關 | LX9-001 | 2 | 同上 |
12 | 倒順開關 | K03-15 | 1 | 同上 |
13 | 大功率電阻 |
| 3 | 同上 |
14 | 二極管 |
| 1 | 同上 |
15 | 接線端子排 | JF5-2.5/5 | 5 | 同上 |
16 | 三相鼠籠異步電動機 | 380V/Y/△180W | 1 | 同上 |
17 | 走線槽 |
| 2米 | 同上 |
4、自動控制
序號 | 名稱 | 規格/型號 | 單位 | 數量 |
1 | 觸摸屏 | 昆侖通泰 TPC7062k | 臺 | 1 |
2 | PLC主機 | 西門子200SR40 | 臺 | 1 |
3 | 變頻器 | 西門子V20 0.37Kw | 臺 | 1 |
4 | 開關電源 | 24V 5A
| 套 | 1 |
5 | 觸摸屏下載線 | USB | 條 | 1 |
6 | PLC下載線 |
| 條 | 1 |
7 | 觸摸屏與PLC通訊線 |
| 根 | 1 |
8 | 開關電源 |
| 套 | 1 |
5、線路器材
序號 | 名稱 | 規格/型號 | 單位 | 數量 | 備注（說明） | 狀態 |
1 | PVC管 | Φ16 | 根 | 2 | 3米 | 散裝發出 |
2 | PVC直通 | Φ16 | 只 | 10 |
| 同上 |
3 | PVC杯梳 | Φ16 | 只 | 30 |
| 同上 |
4 | 扎帶 | 3×100mm | 包 | 1 | 500只/包 | 同上 |
5 | M4*20螺絲（帶帽） | 200只/套 | 套 | 1 | 帶2只平墊、1只彈墊 | 同上 |
6 | 行線槽 | 3025 | 根 | 2 | 2米/根 | 同上 |
7 | PVC線槽 | 40×20mm | 根 | 2 | 3米/根（白色） | 同上 |
25×15mm | 根 | 2 | 3米/根（白色） | 同上 |
13 | 管卡 | 16U型 | 只 | 30 |
| 同上 |
14 | 自攻絲 | Φ6×15mm | 只 | 100 |
| 同上 |
6、其他
序號 | 名 稱 | 型號與規格 | 數 量 |
1 | 人字梯 | 1.5米高 | 1付 |
2 | 裝配桌 |
| 1張 |
4 | 鋼直尺 | 300mm | 1把 |
5 | 水平尺 | 300mm | 1把 |
6 | 電工刀 |
| 1把 |
7 | 無色護目鏡 |
| 1付 |
9 | 鋼鋸架 |
| 1把 |
10 | 剝線鉗 |
| 1把 |
11 | 尖嘴鉗 |
| 1把 |
12 | 螺絲刀 | 一十各一 | 2把 |
13 | 塑料卡子及自攻螺絲 |
| 200套 |
14 | 電腦桌 | 鋼鋁木結構 | 1張 |
